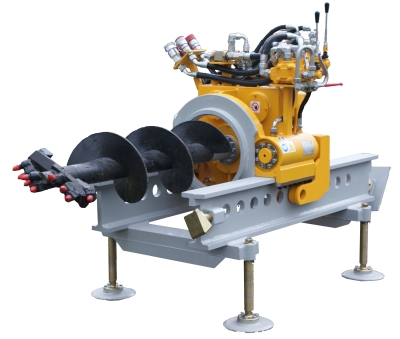

Wiertnice poziome sterowane - WPS-50S



Specyfikacja

Wiertnice poziome sterowane produkowane są w następujących typach: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.




WPS-50SW

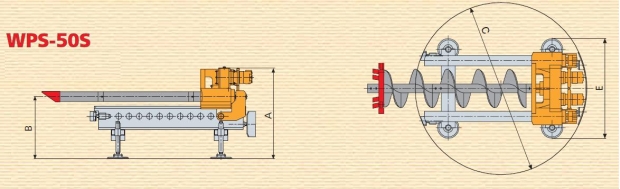

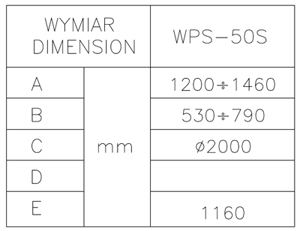

Dane wymiarowe





Dane techniczne


Wiertnice poziome sterowane produkowane są w następujących typach: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.


Lp.Typ wiertnicyJednost.WPS-40WPS-50WPS-50SWPS-60WPS-80WPS-80SWPS-100WPS-140
1Zakres wciskanych rurmm150 ÷ 420200 ÷ 510200 ÷ 510200 ÷ 610200 ÷ 820200 ÷ 820200 ÷ 1020400 ÷ 1450
2Długość przewiertum4055555565657070
3Siła wciskającakN5306806808601400140017003400
4Moment obrotowykNm614141624182440
5Długość wciskanych rurm1; 2; 3;1; 2; 3;11; 2; 3;1; 2; 3;
1; 2; 3;2; 4; 6;
6Metoda sterowania
teleoptyczna + żerdź Ø88mmteleoptyczna + żerdź Ø88mm lub Ø114mmteleoptyczna + żerdź Ø88mm lub Ø114mmteleoptyczna + żerdź Ø114mmteleoptyczna + żerdź Ø114mm&nbps;teleoptyczna + żerdź Ø114mmteleoptyczna + żerdź Ø114mm
7Metoda wiercenia








dla średnicy <500mm
ŚlimakiŚlimakiŚlimakiŚlimakiŚlimaki&nbps;ŚlimakiŚlimaki
dla średnicy >500mm
----Poszerzacz z napędem o momencie 16kNm&nbps;Poszerzacz z napędem o momencie 16kNmPoszerzacz z napędem o momencie 16kNm
8Zalecana długość ślimaka / 6-kątm/mm1 / s=511 / s=651 / s=651 / s=651 / s=1041 / s=851 / s=1042 / s=104
9Minimalne wymiary komór roboczychmm2500 x 15002700 x 1800Ø20002700 x 18002700 x 2100Ø25003200 x 2300 dla rur L=1m6200 x 3500
10Masa wiertnicy z torowiskiem podstawowymkg100012001100135027502900600011000
11Masa całkowita wiertnicykg1450190020004000820018000
12Zapotrzebowanie oleju hydraulicznego








obrótdm3/MPa70 / 20120 / 18120 / 18180 / 20220 / 20220 / 20220 / 25300 / 20
posuwdm3/MPa25 / 2840 / 2840 / 2250 / 2875 / 2875 / 2875 / 28100 / 28
13Zalecany agregatkWAH40
AH80
AH-80
AH-100
AH-80
AH-100
AH-100AH-120
AH-140
AH-120AH-120
AH-140
AH-140
AH-160



Wykonywanie przewiertów


Mogą być stosowane różne technologie i metody wykonania docelowego rurociągu. Wynikają one z projektu budowlanego, z wielkości średnicy rurociągu, właściwości gruntu, rodzaju zastosowanych rur osłonowych, możliwości wykonania różnych komór początkowych itp.

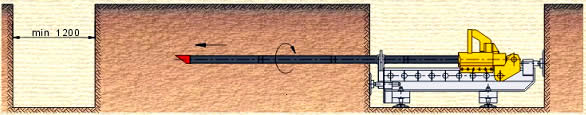

Przeciskanie z obrotem żerdzi pilotowej (sterowanie z podglądem teleoptycznym)

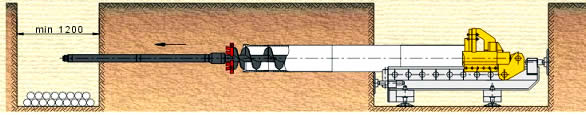

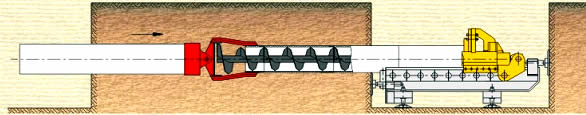

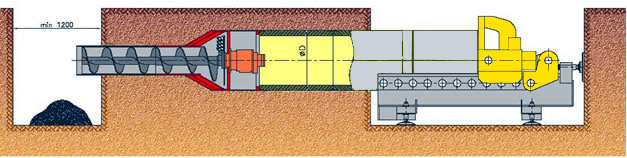

Wiercenie ślimakiem i wciskanie rur osłonowych stalowych (w gruntach lekkich i średnio zwięzłych)




Wiercenie głowicą z nożami odchylnymi i wciskanie rur osłonowych stalowych (w gruntach zwięzłych)

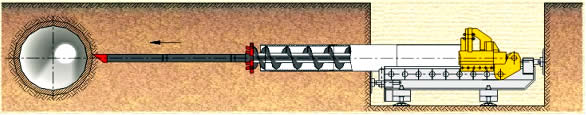

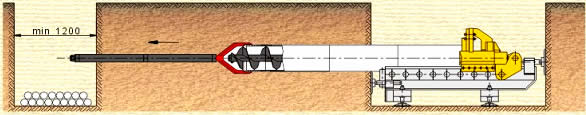

Wiercenie ślimakiem nawlekanym na żerdź (przewiert bez komory wyjściowej)

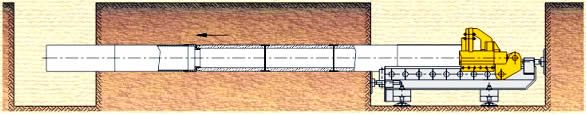

Wciskanie rur instalacyjnych przeciskowych i wypychanie rur osłonowych




Wyciąganie rur osłonowych i wciąganie rur PE




Wiercenie poszerzaczem z własnym napędem hydraulicznym.


  • wypychanie stalowej rury osłonowej,
  • wciskanie rur instalacyjnych przeciskowych o średnicy oD




W czasie pracy

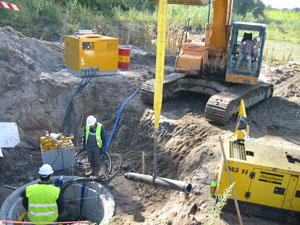

Ustawienie agregatu hydraulicznego

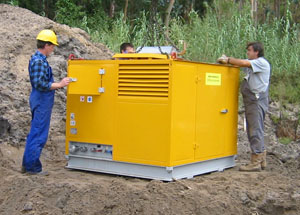

Ustawienie agregatu hydraulicznego typ AH-100 na miejscu wykonywania przewiertu w pobliżu komory startowej

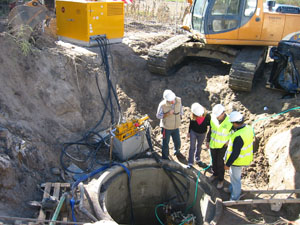

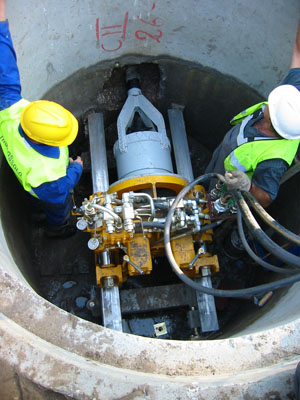

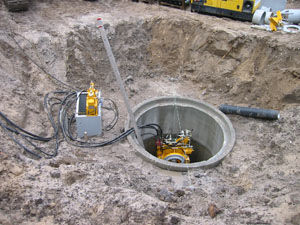

Widok na komorę startową od góry
Widok na komorę startową od góry

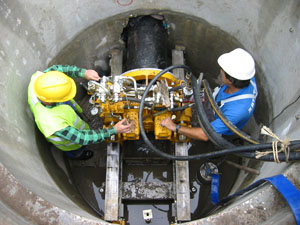

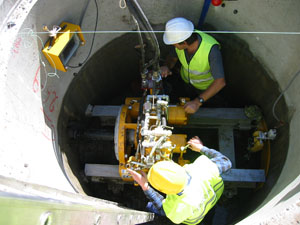

Przeciskanie żerdzi pilotażowej
Przeciskanie żerdzi pilotażowej

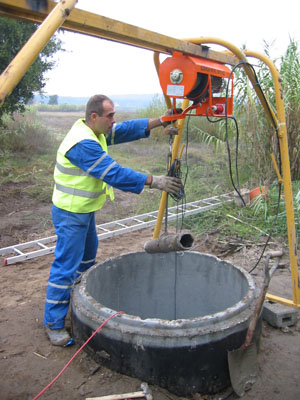

Podawanie żerdzi pilotażowych do komory startowej
Podawanie żerdzi pilotażowych do komory startowej





Początek wiercenia
Rury osłonowe są połączone z żerdziami za pomocą widocznego na zdjęciu łącznika





Wyciąganie żerdzi z komory końcowej
Wyciąganie żerdzi z komory końcowej

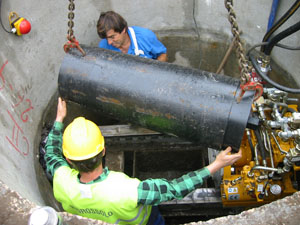

Zakładanie rury osłonowej ze ślimakiem
Zakładanie rury osłonowej ze ślimakiem





Wiercenie w rurach osłonowych
Wiercenie w rurach osłonowych

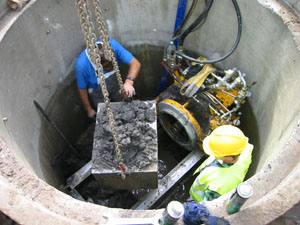

Odbiór urobku w komorze startowej
Odbiór urobku w komorze startowej. Skrzynia na urobek ustawiana pod maszyną





Wiertnica wzbudza duże zainteresowanie
Inżynierowie budownictwa lądowego, przedstawiciele inwestora głównego i firmy realizującej przewiert omawiają nowe możliwości na przyszłość.
