Wiertnica typu MWG6U

Specyfikacja

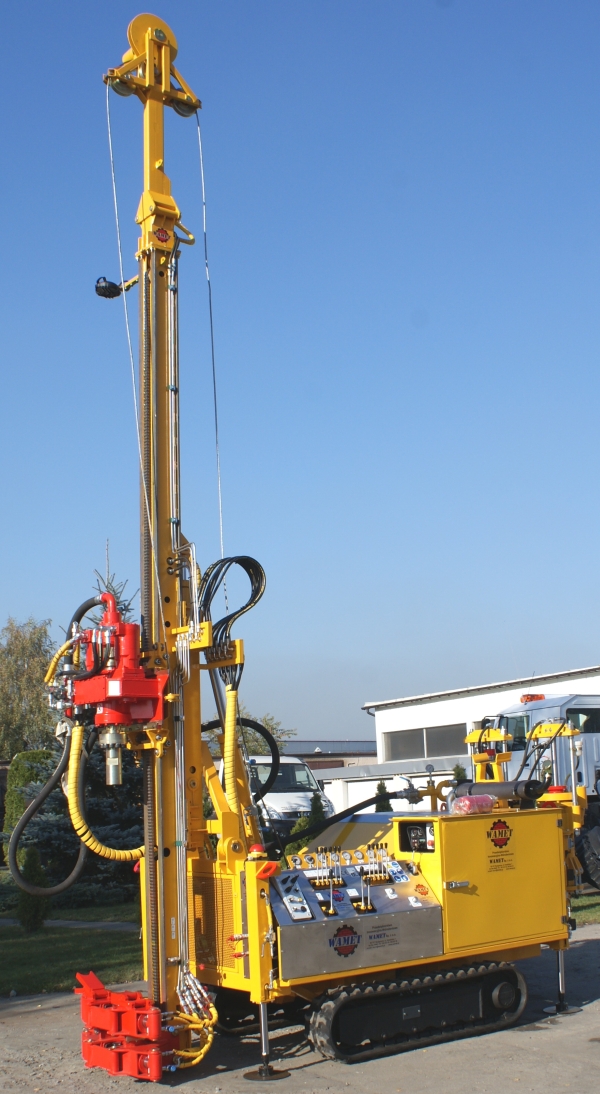

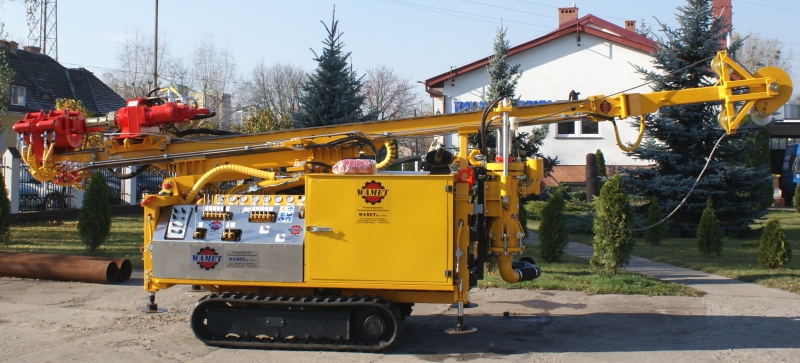

Wiertnica gąsienicowa MWG-6.U jest wielofunkcyjnym urządzeniem umożliwiającym wiercenie pionowych otworów w gruncie następującymi metodami:

- wiercenie metoda obrotowa z użyciem płuczki (prawy obieg),
- wiercenie świdrem ślimakowym "na sucho" z jednoczesnym wciskaniem rur okładzinowych,
- wiercenie "na sucho" metodą udarową za pomocą szarpaka z jednoczesnym wciskaniem rur okładzinowych,
- wiercenie ślimakami przelotowymi ciągłymi.
Wiertnica napędzana jest wysokoprężnym silnikiem o mocy 73 kW. W swoim wyposażeniu posiada pompę płuczkową nurnikową o wydajności 350 dm3/min, umożliwiającą wiercenie płuczkowe do głębokości 80÷100 m.
Wiertnica posiada również mechanizm szarpakowy do wiercenia udarowego oraz szczęki zaciskowe do wciskania i wyciągania rur okładzinowych. Dzięki zwartej i nowoczesnej konstrukcji jest szczególnie przydatna do wierceń geotechnicznych, pod instalację pomp ciepła i studni.
Kompletację wiertnicy należy każdorazowo uzgodnić z producentem.

Dane techniczne

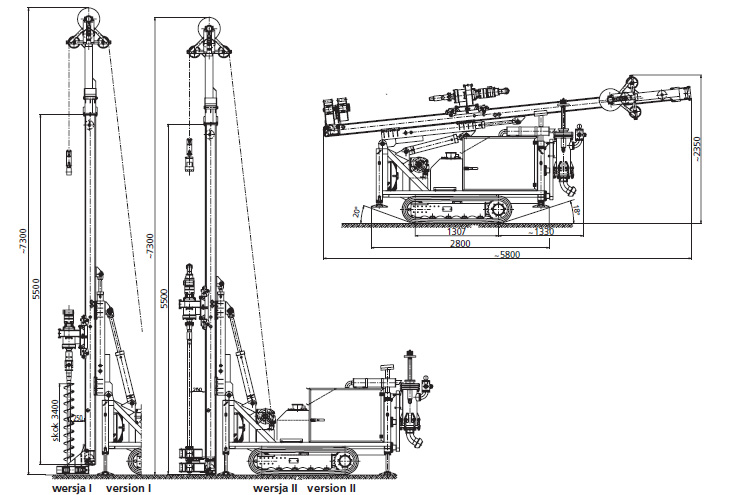

Wiertnica Gąsienicowa	typ MWG6U
Max. średnica wiercenia	mm	Na płuczkę         Na sucho
		Ø180Ø250
głębokość wiercenia	m	80÷100         30
Długość odcinka żerdzi	mm	3000
Podwójny mechanizm rozkręcania  żerdzi (wersja II)	mm	Ø60÷180
szczęki zaciskowe    max.  średnica rury (wersja I)                 okładzinowej	mm	9 5/8” (Ø245)
Głowica obrotowa	bieg	I	II
Moment obrotowy	daNm	420	210
Prędkość obrotowa	obr/min	65	130
Prowadnica
długość	mm	5500
skok głowicy obrotowej	mm	3400
siła docisku	kN	18
siła wyrywania	kN	35
Przesuw prowadnicy
skok	mm	1000
siła docisku	kN	80
siła wyrywania	kN	120
Wciągarka hydrauliczna
MAx. siła w linie	kN	12
średnica liny	mm	Ø10
DłUGOŚĆ lINY	m	50
Pompa płuczkowa – Nurnikowa
TYP		PPN350
Max wydajność	dm3/min	350
MAX ciśnienie	MPa	4
silnik spalinowY agregatu  hydraulicz.		Wysokoprężny 73 kW
SZEROKOŚĆ wiertnicy	mm	1450
Masa wiertnicy (BEZ Osprzętu)	kg	3800
