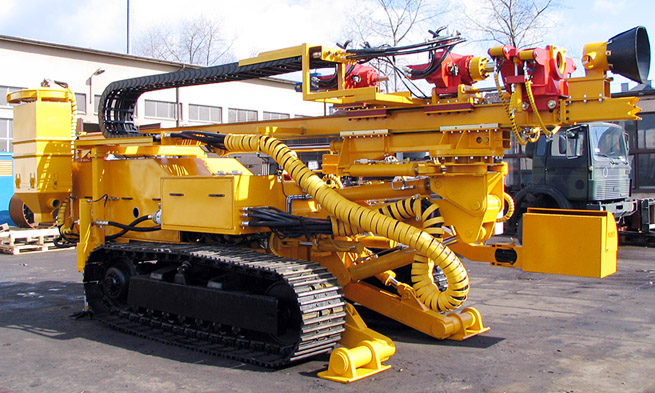

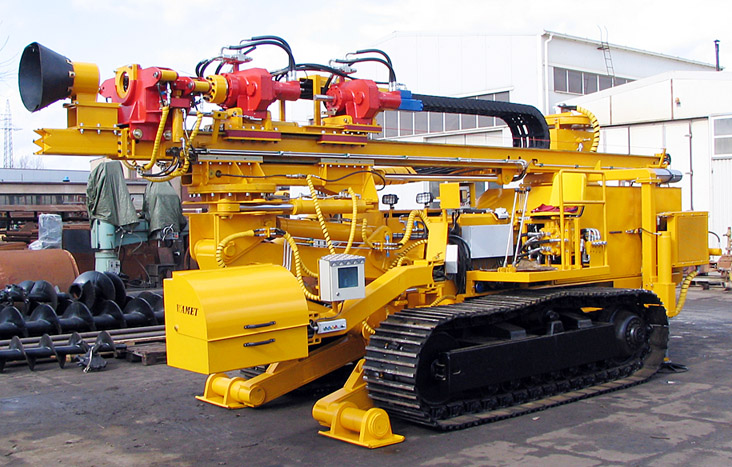

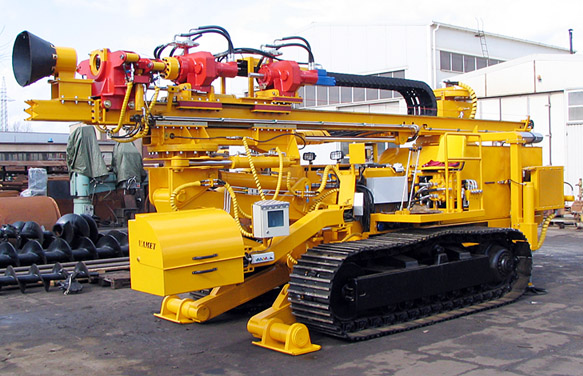

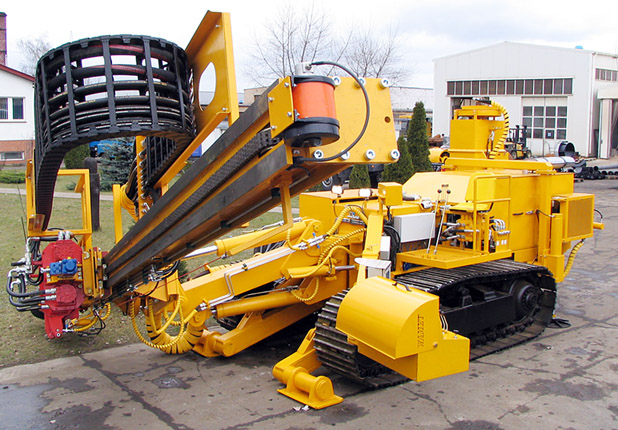

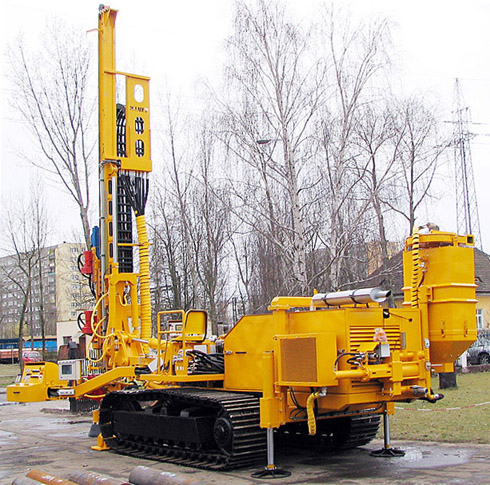

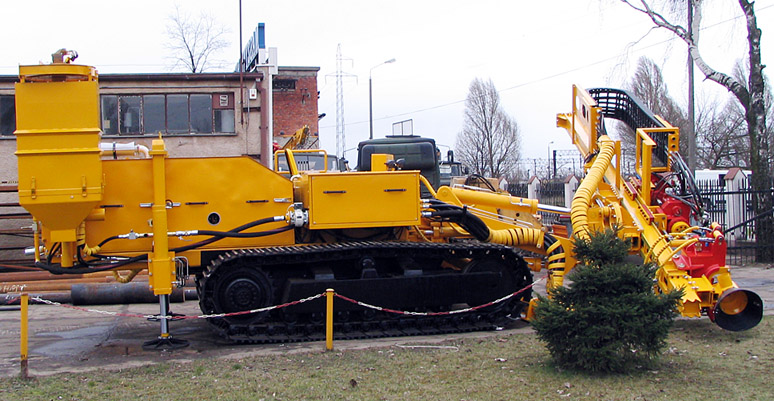

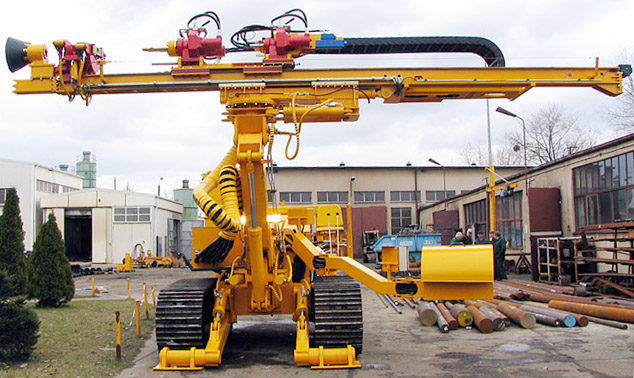

Wiertnica gąsienicowa SWK200



Specyfikacja


Wiertnica gąsiennicowa SWK200


Wiertnica gąsienicowa SWK200 służy do wykonywania otworów różnokierunkowych w gruncie za pomocą następujących podstawowych metod:

  • wiercenie obrotowo – udarowe górną głowicą obrotową (np. do żerdzi kotwiących „TITAN” itp.)
  • wiercenie obrotowe świdrem ślimakowym na sucho dolną głowicą obrotową,

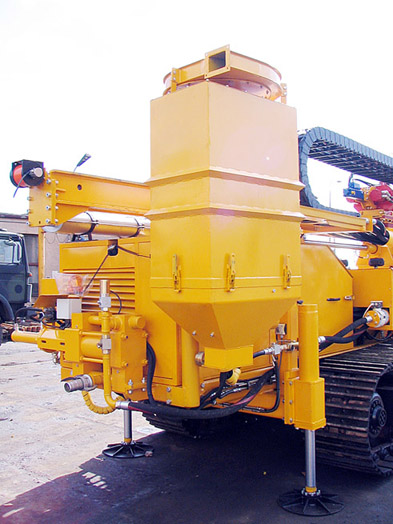

  • wiercenie obrotowe dolną głowicą obrotową z użyciem młotka dolnego zasilanego zewnętrzną sprężarką oraz instalacji odpylającej
  • iniekcja za pomocą pompy płuczkowej PPT150
  • wiercenie dwuprzewodowe jednoczesne górną i dolną głowicą obrotową z użyciem rur okładzinowych napędzanych dolną głowicą obrotową oraz pompy płuczkowej
  • wiercenie i iniekcja wysokociśnieniowa „Jet-Grauting”


Dane techniczne



Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200Wiertnica gąsienicowa SWK200

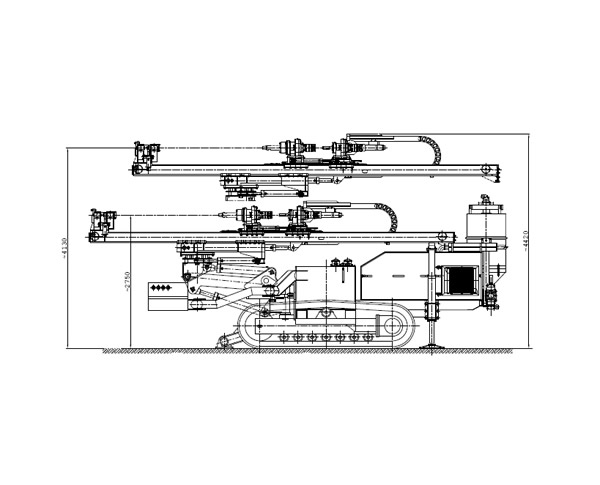

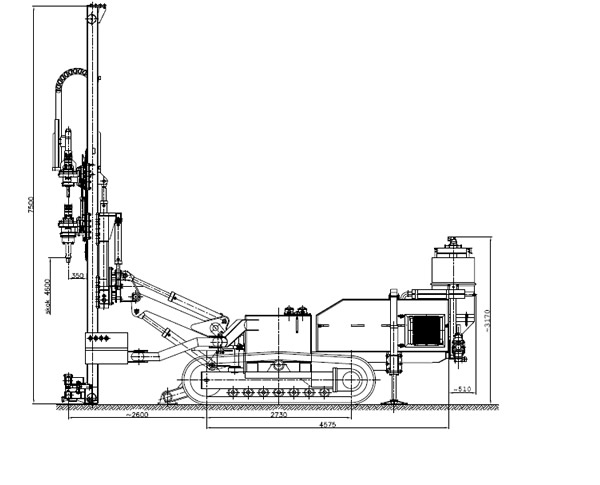

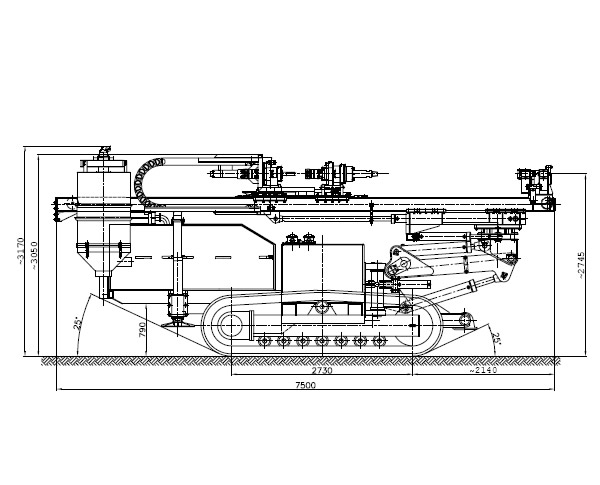

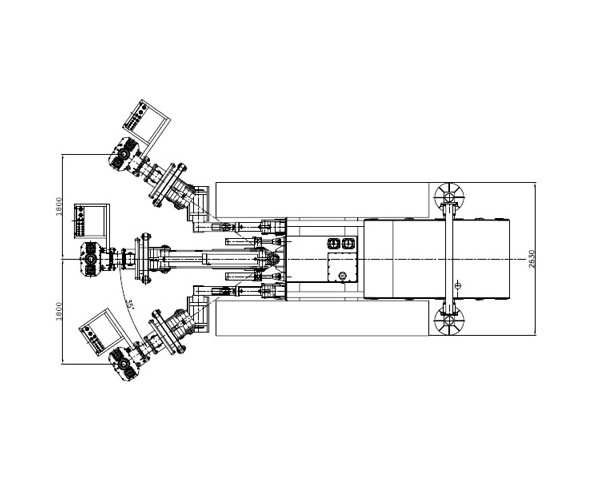

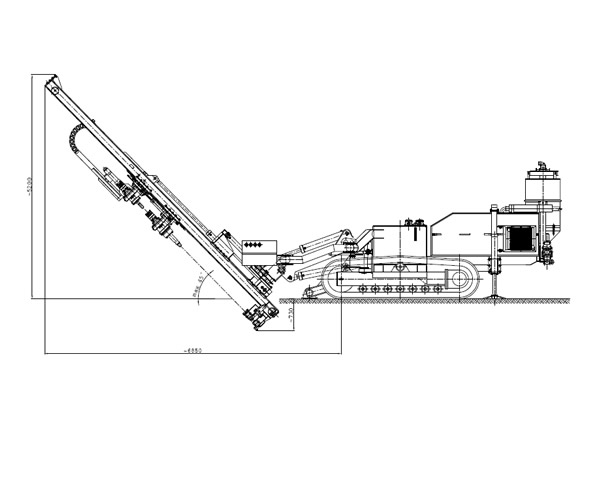

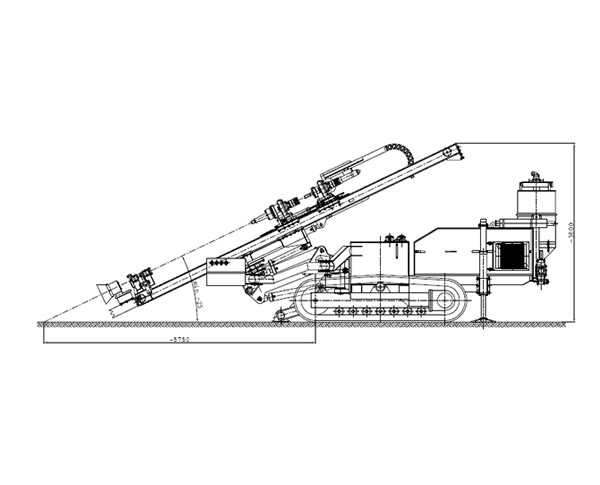

Przykładowa kinematyka wiertnicy SWK200















Dane techniczne

Wiertnica gąsienicowatypSWK200
Masa całkowitakg16000
Moc całkowitakW123
Długość x Szerokość x Wysokość
(położenie transportowe)
mm7500x2630x3170
Średnica wierceniamm320
Głębokość wierceniam30
w gruntach średniozwięzłych za pomocą świdra ślimakowego

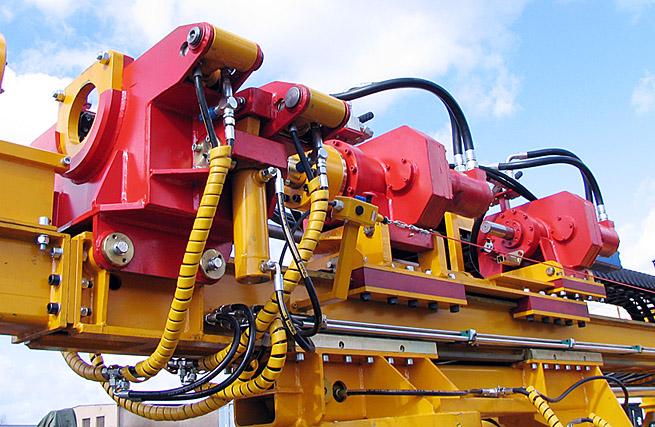

Górna głowica obrotowo-udarowabiegIII
Moment obrotowy (max)daNm200100
Prędkość obrotowa (max)obr/min150300
Energia udaru młotka hydraulicznego (max)J260
Ilość uderzeń młota (max)1/min1000
Przepływ olejudm3/min130
Ciśnienie max.MPa20
Dolna głowica obrotowabiegIII
Moment obrotowy (max)daNm600300
Prędkość obrotowa (max)obr/min50100
Przepływ olejudm3/min130
Ciśnienie max.MPa20
Posuw głowicy obrotowej
Skok roboczymm4600
Siła dociskukN34
Siła wyrywaniakN50
Przesuw prowadnicy
Skokmm1600
Siła dociskukN68
Siła wyrywaniakN100
Kąt pochylenia prowadnicy (lewo - prawo)± 90°
