Wiertnica gąsiennicowa WG-25



Specyfikacja


Wiertnica gąsiennicowa WG-25


Wiertnica WG 25 jest urządzeniem o napędzie spalinowo-hydraulicznym          przeznaczonym do wiercenia otworów strzałowych bez stosowania płuczki          wiertniczej o średnicach od 100 mm do 250 mm i maksymalnej długości otworu          do 30 m z zastosowaniem świdrów spiralnych w skałach o małej twardości.          WG 25 jest wiertnicą samojezdną na podwoziu gąsienicowym koparki K408          WARYŃSKI, przystosowaną do prowadzenia wierceń na nachylonych zboczach.

Wiertnica jest przystosowana do wiercenia otworów pionowych i nachylonych.          Do wiercenia należy stosować narzędzia wiertnicze do maszynowego wiercenia          okrętnego w skałach bez płuczki.

Dobór średnic narzędzi i typu głowic skrawających wieloostrzowych, jak          również rodzaju żerdzi oraz elementów łączących zależny jest od rodzaju          wykonywanych wierceń i lokalnych warunków geologicznych. Wiertnica WG          25 posiada dopuszczenie do pracy w kopalniach odkrywkowych nadane mu przez          Wyższy Urząd Górniczy.



Dane techniczne



Wiertnica gąsiennicowa WG-25



Dane techniczne


Napęd                       głównysilnik SW 400/K2/9
82KW
2 200 obr/min
Głowica napędowa
-moment obrotowy
-obroty
silnik SAI-GM1-300 (2szt.)
300 daNm
170 obr/min
Posuw żerdzi
-siła nacisku
-siła wyrywania
silnik                       SAI-GM1-1000
0-30 kN
30 kN
Masa wiertnicy8500                       kg

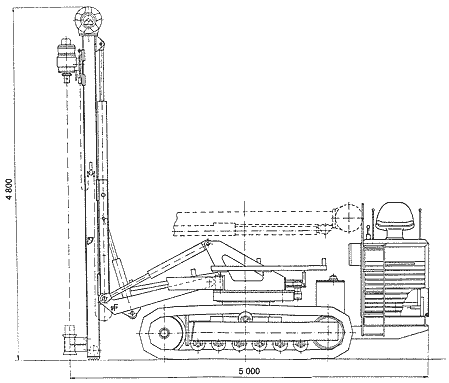

Długość                       wiertnicy w pozycji pracy5000                       mm
Długość                       wiertnicy w pozycji  transportowej4800                       mm
Szerokość                       całkowita2300                       mm
Wysokość                       wiertnicy w pozycji pracy4800                       mm
Wysokość                       wiertnicy w pozycji  transportowej2450                       mm
Odległość                       osi wiercenia od ramy  wiertnicy210                       mm
Skok roboczy                       głowicy obrotowej3500                       mm
