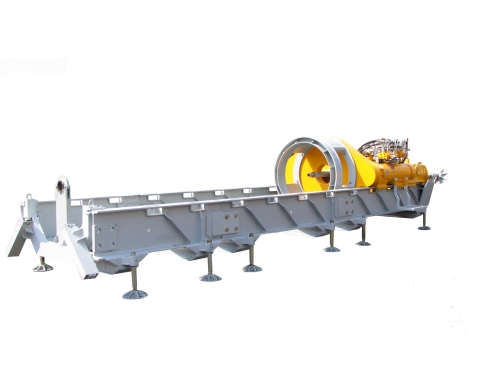

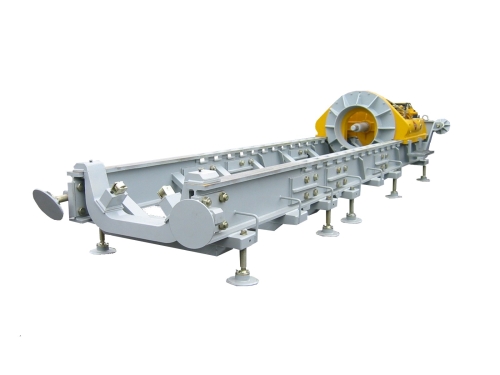

Hydrauliczne wiertnice poziome
Hydrauliczne wiertnice poziome produkowane są w następujących typach:
- MINI-20
- HWP-25
- HWP-27
- HWP-27S
- HWP-33
- HWP-50
- HWP-80
- HWP-120
- HWP-140
Istniejąca sieć
obciążonych ruchem dróg, przejazdów kolejowych stwarza problemy w
bezkolizyjnej budowie rurociągów kanalizacyjnych, gazowych,
ciepłowniczych oraz przepustów kablowych dla kabli energetycznych i
telekomunikacyjnych.
Dla uniknięcia
olbrzymich nakładów i utrudnień wynikających z tradycyjnej metody
odkrywkowej, zaprojektowano i wykonano nowoczesne hydrauliczne wiertnice
poziome.
Wiertnice powyższe pozwalają na wciskanie rur w zakresie średnic od 100 do 1400 mm i długości do 50 m. Doboru wiertnic dokonuje się w zależności od średnicy i długości wierconego otworu.
Wiertnice powyższe pozwalają na wciskanie rur w zakresie średnic od 100 do 1400 mm i długości do 50 m. Doboru wiertnic dokonuje się w zależności od średnicy i długości wierconego otworu.
Każda z wiertnic zasilana jest z agregatu hydraulicznego napędzanego silnikiem spalinowym. Możliwe jest również zasilanie wiertnic z koparek hydraulicznych po uprzednim ich przystosowaniu.
Wiertnice wyposażone są w głowice nożowe do gruntów normalnych, oraz w głowice widiowe do gruntów skalistych.
Dane techniczne
| Lp | Typ wiertnicy | Jednost. | MINI-20 | HWP-25 | HWP-27 | HWP-27S | HWP-33 | HWP-50 | HWP-80 | HWP-120 | HWP-140 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Zakres wciskanych rur |
mm | 108 ÷ 219 | 108 ÷ 245 | 108 ÷ 273 | 108 ÷ 273 | 159 ÷ 406 | 273 ÷ 530 | 406 ÷ 812 | 508 ÷ 1220 | 508 ÷ 1420 |
| 2 | Długość przewiertu |
m | 25 | 30 | 30 | 30 | 40 | 40 | 40 | 50 | 50 |
| 3 | Siła wciskająca |
kN | 125 | 250 | 250 | 250 | 250 | 610 | 1250 | 2000 | 3000 |
| 4 | Moment obrotowy |
kNm | 0,7 | 2,0 | 2,0 | 2,0 | 2,5 | 4 | 10 | 21 | 40 |
| 5 | Długość wciskanych rur |
m | 1; 2; 3 | 1; 2; 3 | 1; 2; 3 | 1; 2; 3 | 1.5; 3; 4.5; 6 |
2; 4; 6 | 2; 4; 6 | 3; 6 | 3; 6 |

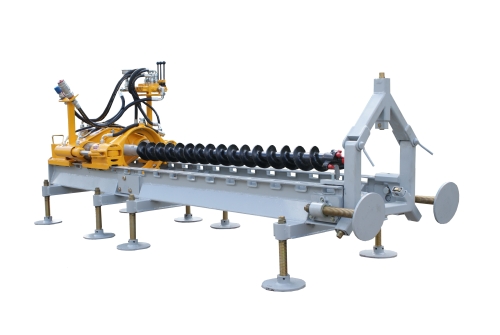

| 6 | Metoda wiercenia |
&nbps; | Ślimakiem | Ślimakiem | Ślimakiem | Ślimakiem | Ślimakiem | Ślimakiem | Ślimakiem | Ślimakiem | Ślimakiem |
| 7 | Zalecana długość ślimaka / 6-kąt |
m/mm | 1 / s=36 | 1 / s=46 | 1 / s=46 | 1 / s=46 | 1,5 / s=46 | 2 / s=51 | 2 / s=65 | 3 / s=104 | 3 / s=104 |

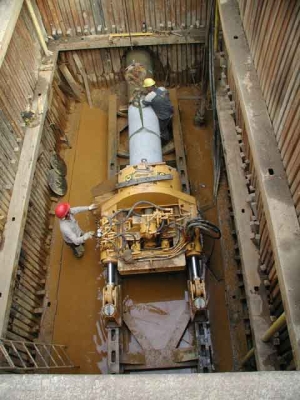

| 8 | Minimalne wymiary komór roboczych |
mm | 2100 x 800 |
2200 x 1000 |
2200 x 1000 |
2200 x 1000 |
3500 x 2200 |
3600 x 1700 |
4800 x 2500 |
4800 x 3200 |
7000 x 3500 |
| 9 | Masa wiertnicy z I segmentem toru |
kg | 240 | 340 | 340 | 340 | 600 | 1480 | 6600 | 6700 | 12000 |
| 10 | Masa wiertnicy (bez osprzętu) z dodatkowymi segmentami toru |
kg | 340 | 480 | 480 | 500 | 1250 | 1850 | 6600 | 12000 | 15600 |
| 11 | Zapotrzebowanie oleju hydraulicznego |
||||||||||
| - obrót | dm3/MPa | 20 / 16 | 25 / 19 | 25 / 19 | 25 / 19 | 40 / 19 | 100 / 16 | 200 / 20 | 300 / 21 | 300 / 20 | |
| - posów | dm3/MPa | 8 / 20 | 15/ 25 | 15 / 20 | 15 / 25 | 15 / 16 | 25 / 25 | 40 / 20 | 100 / 21 | 100 / 25 | |
| 12 | Zalecana moc agregatu |
kW | 9 | 11 | 11 | 11 | 18 | 38 | 90 | 120 | 120 |
| 13 | Obsługa (ilość osób) |
2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 4 |
