Wiertnice poziome sterowane - WPS-140
Specyfikacja
Wiertnice poziome sterowane produkowane są w następujących typach: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.

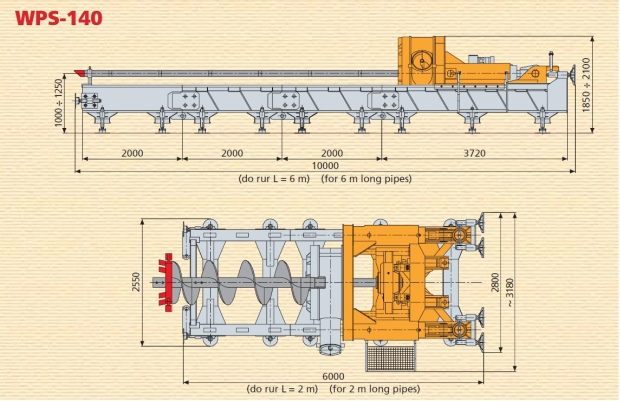

Dane wymiarowe
Dane techniczne
Wiertnice poziome sterowane produkowane są w następujących typach: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.
| Lp. | Typ wiertnicy | Jednost. | WPS-40 | WPS-50 | WPS-50S | WPS-60 | WPS-80 | WPS-80S | WPS-100 | WPS-140 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Zakres wciskanych rur | mm | 150 ÷ 420 | 200 ÷ 510 | 200 ÷ 510 | 200 ÷ 610 | 200 ÷ 820 | 200 ÷ 820 | 200 ÷ 1020 | 400 ÷ 1450 |
| 2 | Długość przewiertu | m | 40 | 55 | 55 | 55 | 65 | 65 | 70 | 70 |
| 3 | Siła wciskająca | kN | 530 | 680 | 680 | 860 | 1400 | 1400 | 1700 | 3400 |
| 4 | Moment obrotowy | kNm | 6 | 14 | 14 | 16 | 24 | 18 | 24 | 40 |
| 5 | Długość wciskanych rur | m | 1; 2; 3; | 1; 2; 3; | 1 | 1; 2; 3; | 1; 2; 3; | 1; 2; 3; | 2; 4; 6; | |
| 6 | Metoda sterowania | teleoptyczna + żerdź Ø88mm | teleoptyczna + żerdź Ø88mm lub Ø114mm | teleoptyczna + żerdź Ø88mm lub Ø114mm | teleoptyczna + żerdź Ø114mm | teleoptyczna + żerdź Ø114mm | &nbps; | teleoptyczna + żerdź Ø114mm | teleoptyczna + żerdź Ø114mm | |
| 7 | Metoda wiercenia | |||||||||
| dla średnicy <500mm | Ślimaki | Ślimaki | Ślimaki | Ślimaki | Ślimaki | &nbps; | Ślimaki | Ślimaki | ||
| dla średnicy >500mm | - | - | - | - | Poszerzacz z napędem o momencie 16kNm | &nbps; | Poszerzacz z napędem o momencie 16kNm | Poszerzacz z napędem o momencie 16kNm | ||
| 8 | Zalecana długość ślimaka / 6-kąt | m/mm | 1 / s=51 | 1 / s=65 | 1 / s=65 | 1 / s=65 | 1 / s=104 | 1 / s=85 | 1 / s=104 | 2 / s=104 |
| 9 | Minimalne wymiary komór roboczych | mm | 2500 x 1500 | 2700 x 1800 | Ø2000 | 2700 x 1800 | 2700 x 2100 | Ø2500 | 3200 x 2300 dla rur L=1m | 6200 x 3500 |
| 10 | Masa wiertnicy z torowiskiem podstawowym | kg | 1000 | 1200 | 1100 | 1350 | 2750 | 2900 | 6000 | 11000 |
| 11 | Masa całkowita wiertnicy | kg | 1450 | 1900 | 2000 | 4000 | 8200 | 18000 | ||
| 12 | Zapotrzebowanie oleju hydraulicznego | |||||||||
| obrót | dm3/MPa | 70 / 20 | 120 / 18 | 120 / 18 | 180 / 20 | 220 / 20 | 220 / 20 | 220 / 25 | 300 / 20 | |
| posuw | dm3/MPa | 25 / 28 | 40 / 28 | 40 / 22 | 50 / 28 | 75 / 28 | 75 / 28 | 75 / 28 | 100 / 28 | |
| 13 | Zalecany agregat | kW | AH40 AH80 | AH-80 AH-100 | AH-80 AH-100 | AH-100 | AH-120 AH-140 | AH-120 | AH-120 AH-140 | AH-140 AH-160 |
Wykonywanie przewiertów
Mogą być stosowane różne technologie i metody wykonania docelowego rurociągu. Wynikają one z projektu budowlanego, z wielkości średnicy rurociągu, właściwości gruntu, rodzaju zastosowanych rur osłonowych, możliwości wykonania różnych komór początkowych itp.
Przeciskanie z obrotem żerdzi pilotowej (sterowanie z podglądem teleoptycznym)
Wiercenie ślimakiem i wciskanie rur osłonowych stalowych (w gruntach lekkich i średnio zwięzłych)
Wiercenie głowicą z nożami odchylnymi i wciskanie rur osłonowych stalowych (w gruntach zwięzłych)
Wiercenie ślimakiem nawlekanym na żerdź (przewiert bez komory wyjściowej)
Wciskanie rur instalacyjnych przeciskowych i wypychanie rur osłonowych
Wyciąganie rur osłonowych i wciąganie rur PE
Wiercenie poszerzaczem z własnym napędem hydraulicznym.
- wypychanie stalowej rury osłonowej,
- wciskanie rur instalacyjnych przeciskowych o średnicy øD
