Wiertnice poziome sterowane - WPS-40



Specyfikacja

Wiertnice poziome sterowane produkowane są w następujących typach: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.

WPS-40

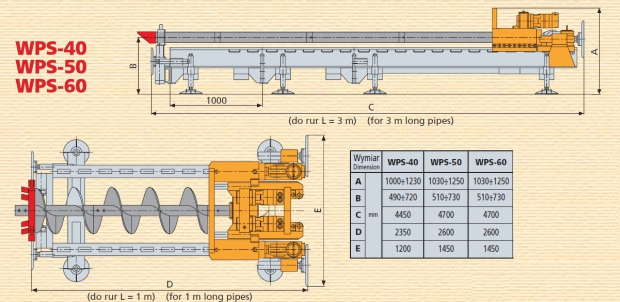

Dane wymiarowe




Lp.Typ wiertnicyJednost.WPS-40WPS-50WPS-50SWPS-60WPS-80WPS-80SWPS-100WPS-140
1Zakres wciskanych rurmm150 ÷ 420200 ÷ 510200 ÷ 510200 ÷ 610200 ÷ 820200 ÷ 820200 ÷ 1020400 ÷ 1450
2Długość przewiertum4055555565657070
3Siła wciskającakN5306806808601400140017003400
4Moment obrotowykNm614141624182440
5Długość wciskanych rurm1; 2; 3;1; 2; 3;11; 2; 3;1; 2; 3;
1; 2; 3;2; 4; 6;
6Metoda sterowania
teleoptyczna + żerdź Ø88mmteleoptyczna + żerdź Ø88mm lub Ø114mmteleoptyczna + żerdź Ø88mm lub Ø114mmteleoptyczna + żerdź Ø114mmteleoptyczna + żerdź Ø114mm&nbps;teleoptyczna + żerdź Ø114mmteleoptyczna + żerdź Ø114mm
7Metoda wiercenia








dla średnicy <500mm
ŚlimakiŚlimakiŚlimakiŚlimakiŚlimaki&nbps;ŚlimakiŚlimaki
dla średnicy >500mm
----Poszerzacz z napędem o momencie 16kNm&nbps;Poszerzacz z napędem o momencie 16kNmPoszerzacz z napędem o momencie 16kNm
8Zalecana długość ślimaka / 6-kątm/mm1 / s=511 / s=651 / s=651 / s=651 / s=1041 / s=851 / s=1042 / s=104
9Minimalne wymiary komór roboczychmm2500 x 15002700 x 1800Ø20002700 x 18002700 x 2100Ø25003200 x 2300 dla rur L=1m6200 x 3500
10Masa wiertnicy z torowiskiem podstawowymkg100012001100135027502900600011000
11Masa całkowita wiertnicykg1450190020004000820018000
12Zapotrzebowanie oleju hydraulicznego








obrótdm3/MPa70 / 20120 / 18120 / 18180 / 20220 / 20220 / 20220 / 25300 / 20
posuwdm3/MPa25 / 2840 / 2840 / 2250 / 2875 / 2875 / 2875 / 28100 / 28
13Zalecany agregatkWAH40
AH80
AH-80
AH-100
AH-80
AH-100
AH-100AH-120
AH-140
AH-120AH-120
AH-140
AH-140
AH-160




Wykonywanie przewiertów


Mogą być stosowane różne technologie i metody wykonania docelowego rurociągu. Wynikają one z projektu budowlanego, z wielkości średnicy rurociągu, właściwości gruntu, rodzaju zastosowanych rur osłonowych, możliwości wykonania różnych komór początkowych itp.

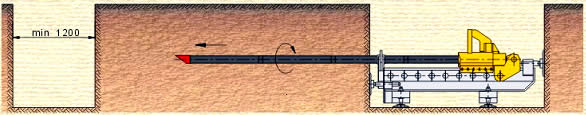

Przeciskanie z obrotem żerdzi pilotowej (sterowanie z podglądem teleoptycznym)

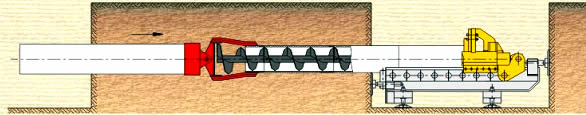

Wiercenie ślimakiem i wciskanie rur osłonowych stalowych (w gruntach lekkich i średnio zwięzłych)

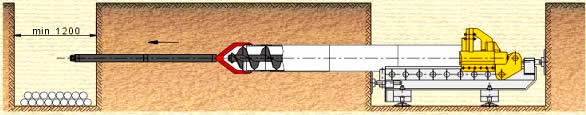

Wiercenie głowicą z nożami odchylnymi i wciskanie rur osłonowych stalowych (w gruntach zwięzłych)

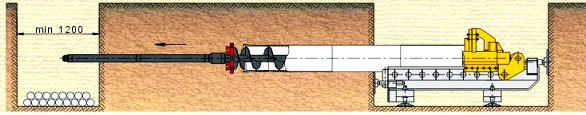

Wiercenie ślimakiem nawlekanym na żerdź (przewiert bez komory wyjściowej)

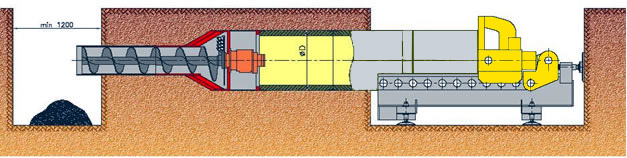

Wciskanie rur instalacyjnych przeciskowych i wypychanie rur osłonowych

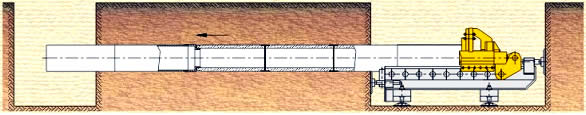

Wyciąganie rur osłonowych i wciąganie rur PE

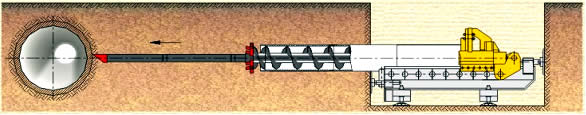

Wiercenie poszerzaczem z własnym napędem hydraulicznym.


  • wypychanie stalowej rury osłonowej,
  • wciskanie rur instalacyjnych przeciskowych o średnicy øD
