Urządzenia do mikrotunelowania



Mikrotunelowanie jest technologią wykonywania poziomego przewiertu sterowanego,          w której w ślad za głowicą wiercącą wyposażoną we własny napęd hydrauliczny          wciskane są rury instalacyjne przez osadzoną w komorze startowej stację          pchającą.

Tor przewiertu kontroluje wiązka promieniowania laserowego obserwowana          na monitorze przez operatora sterującego pracą urządzeń wiertniczych ze          sterówki umieszczonej nad komorą startową.

Pierwszy człon głowicy wiercącej może być odchylany w granicach kilku          stopni od osi podążających za nim rur dzięki czemu tor przewiertu może          być w każdej chwili korygowany.

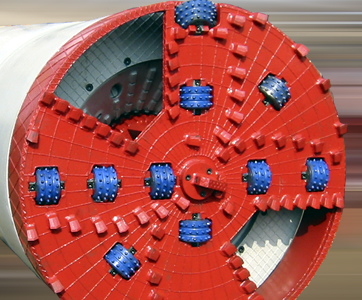

Głowica wiercąca zbudowana jest z obrotowej tarczy urabiającej i kruszarki          urobku. Transport urobku realizowany jest za pomocą płuczki wiertniczej.



Dane techniczne

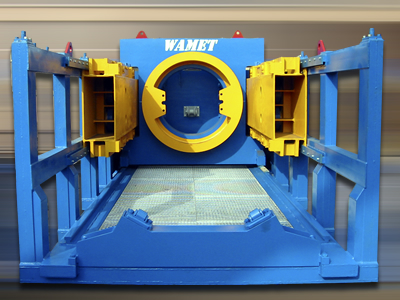

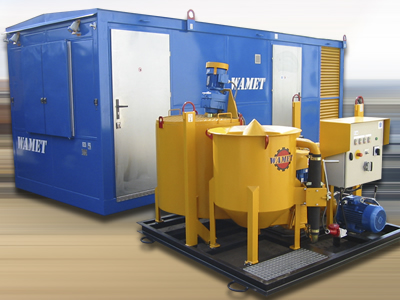

tunelowanie_fotka_1.jpgUrządzenie do mikrotunelowaniaUrządzenie do mikrotunelowania


Dane techniczne

TypUM-100/114UM-130/170
średnice przewiertów980 mm, 1120 mm1295 mm, 1725 mm
długość nominalna150 m200 m
komora startowa:
  • długość
  • szerokość
  • 6500 mm
  • 3000 mm
  • 6500 mm
  • 4000 mm
transport urobkupłuczkowypłuczkowy
kontrola kierunku wiercenialaserowalaserowa
odchylanie członu sterującegook. 3 stopnieok. 3 stopnie
napędagregat hydrauliczny spalinowyagregat hydrauliczny spalinowy
moc silnika110 kW130 kW
masa48 600 kg60 000 kg

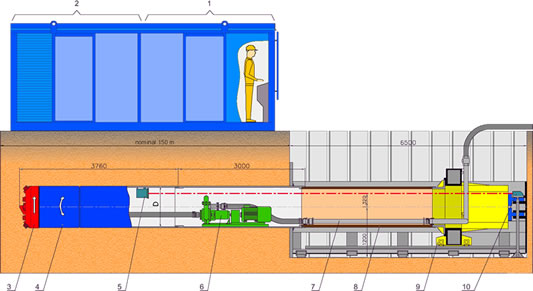

Technologia mikrotunelowania

Technologia mikrotunelowania


  • sterówka
  • agregat hydrauliczny
  • tarcza urabiająca
  • wychylny człon sterujący
  • detektor optyczny
  • pompa płuczkowa
  • przewody płuczkowe
  • rura instalacyjna przeciskowa
  • stacja pchająca
  • laser
tunelowanie_fotka_4tunelowanie_fotka_5tunelowanie_fotka_6

Z placu budowy

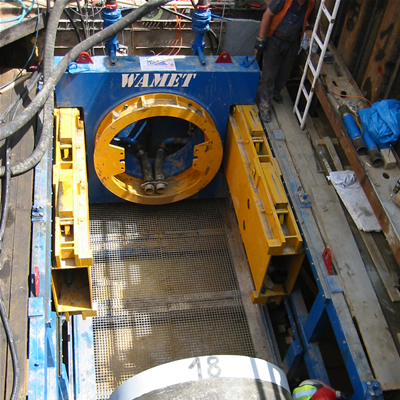

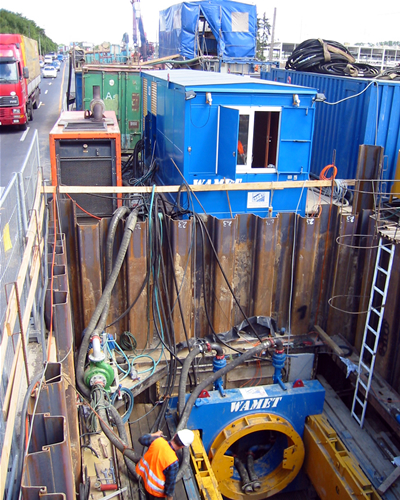

ustawianie głowicy wiercącej na stacji pchającej w komorze startowej
ustawianie głowicy wiercącej na stacji pchającej w komorze startowej

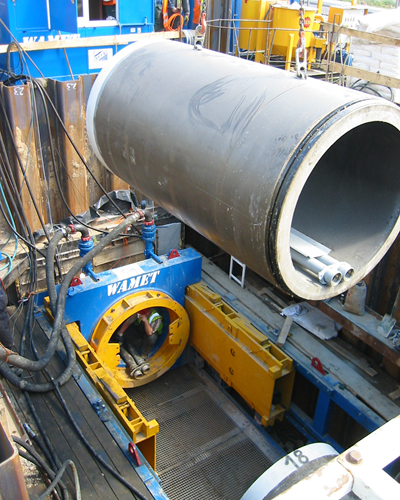

wiercenie i wciskanie przeciskowych rur instalacyjnych (Hobas)
wiercenie i wciskanie przeciskowych rur instalacyjnych (Hobas)





kontrola parametrów wiercenia na monitorze w sterówce
kontrola parametrów wiercenia na monitorze w sterówce





wyjście głowicy wiercącej w komorze końcowej
wyjście głowicy wiercącej w komorze końcowej





przygotowanie do wyciągania głowicy po zakończonym przewiercie
przygotowanie do wyciągania głowicy po zakończonym przewiercie





wyciąganie głowicy wiercącej
wyciąganie głowicy wiercącej

przewiert o średnicy 980 mm
i długości 150 m zakończony pomyślnie
