Pompa tłokowo-próżniowa PTP65E i PTP65S



Specyfikacja



Pompa tłokowo-próżniowa PTP65E i PTP65S

Pompa tłokowo-próżniowa jest uniwersalną pompą tłokową do obniżania poziomu wód gruntowych, przystosowaną do wszystkich rodzajów gruntu. Cechuje się prostą i mocną konstrukcją, wysoką trwałością i sprawnością.

W zależności od rodzaju gruntu pompa obsługuje od 40 do 100 igłofiltrów i od 40 do 300 m przewodów ssawnych. Pompa zasysa powietrze, mieszaninę woda-powietrze oraz wodę wytwarzając próżnię do 9,6 m.

Pompa PTP 65 produkowana jest w dwu wersjach:

  • PTP 65 E-napęd silnikiem elektrycznym
  • PTP 65 S-napęd silnikiem spalinowym

W wersji standardowej pompa wykonywana jest jako stacjonarna na saniach. Na specjalne życzenie może być posadowiona na podwoziu kołowym.

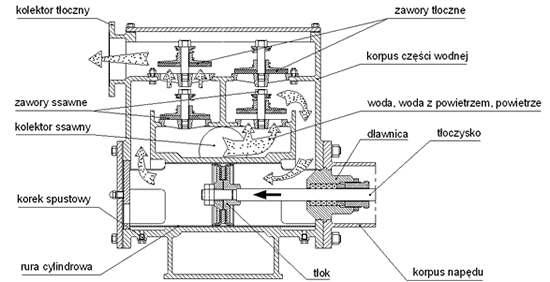

Zasada działania



Pompa tłokowo-próżniowa PTP65E i PTP65S - zasada działania

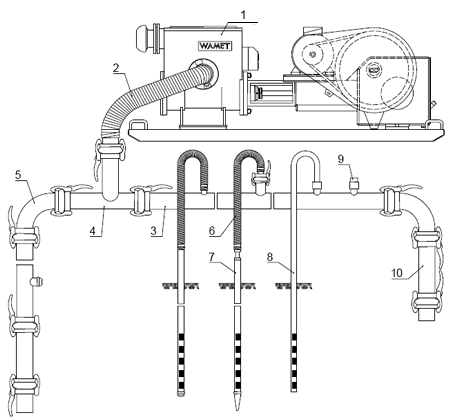

Instalacja iglofiltrowa



Instalacja iglofiltrowa

Pompa tłokowo-próżniowa PTP65E i PTP65S

  1. pompa PTP-65
  2. łącznik elastyczny kolektora
  3. kolektor ssący
  4. trójnik
  5. kolano
  6. łącznik elastyczny igłofiltru
  7. igłofiltr
  8. igłofiltr elastyczny
  9. zaślepka
  10. rura przewodowa


Idea odwadniania wykopu otwartego za pomocą igłofiltów


Idea odwadniania wykopu otwartego za pomocą igłofiltów



Zalety


  • zasysanie wody, powietrza i mieszaniny woda-powietrze
  • zasysanie z głębokości do 9,6 m

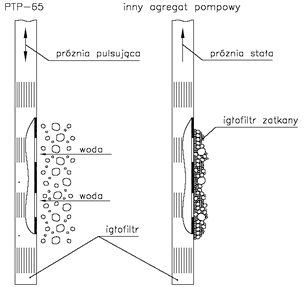

  • pulsacyjny charakter pracy zapobiegający zatykaniu się igłofiltrów [zobacz rysunek]
  • bardzo wysoki współczynnik sprawności
  • wysoka niezawodność eksploatacyjna
  • prosta i mocna konstrukcja
  • minimalne koszty konserwacji
  • bardzo prosta obsługa


Dane techniczne


Pompa do odwodnień


Pompa tłokowo-próżniowa PTP65E i PTP65S


Dane techniczne



Typ pompyPTP-65 EPTP-65 S
Max. natężenie przepływu wody65 m3/h65 m3/h
Max. natężenie przepływu powietrza65 m3/h65 m3/h
Wysokość ssania9,6 m9,6 m
Wysokość tłoczenia20 m20 m
Przyłącza ssawne133 mm133 mm
Przyłącza tłoczne133 mm133 mm
Napęd
-typ silnika
-moc
-prędkość obrotowa
elektryczny
Sg 132 S4
5,5 kW
1450 obr/min
spalinowy
Kubota Diesel
6,3 kW
1800 obr/min
Zużycie paliwa-------1,3     l/h
Napięcie zasilania3x400V 50Hz
3x380V 50Hz
12V z akumulatora min 40Ah
Typ paliwa-olej napędowy
Pojemność zbiornika paliwa-5,5 L (15L)
Masa pompy880 kg880 kg
Gwarantowany poziom mocy akustycznej(wg PN-EN ISO 3744)96 dBA110 dBA
