Sonda udarowa WSU-63



Specyfikacja


Sonda udarowa WSU-63


Sonda udarowa typu WSU-63 służy do wykonywania badań gruntu sondą dynamiczną metodami:

  • DPL sonda lekka
  • DPM sonda średnia
  • DPH sonda ciężka
  • DPSH sonda bardzo ciężka

w oparciu o Polską Normę PN-B-04452:2002 "Geotechnika - Badania polowe".

Urządzenie do wbijania podczas pracy jest zawieszone przesuwnie do prowadnicy wiertnicy pionowej i podłączone do jej instalacji hydraulicznej.

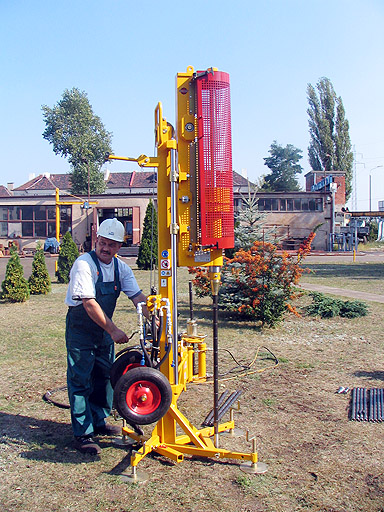

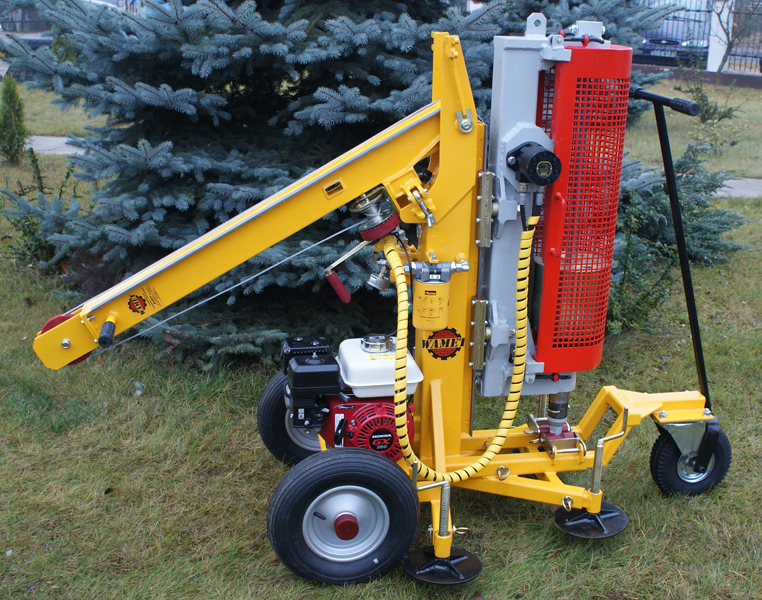

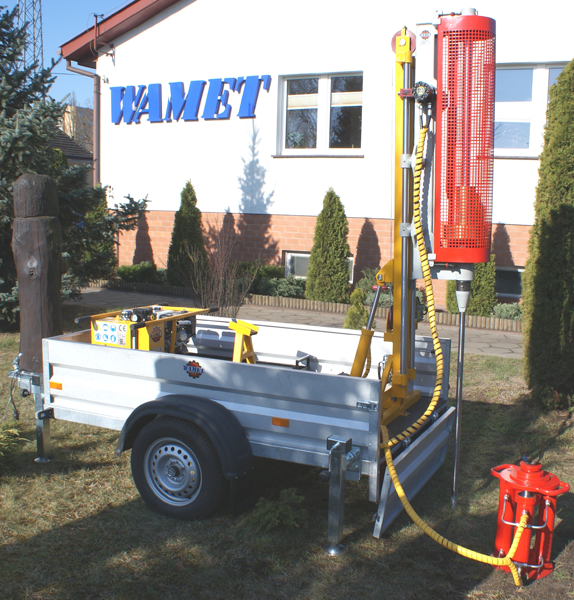

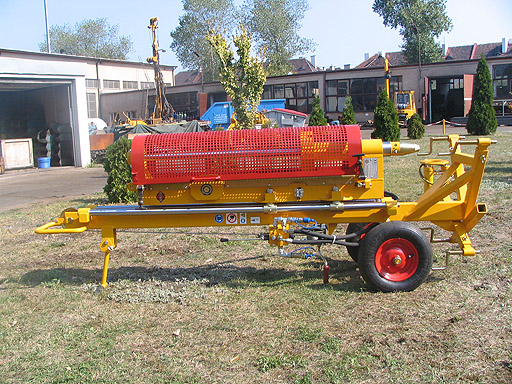

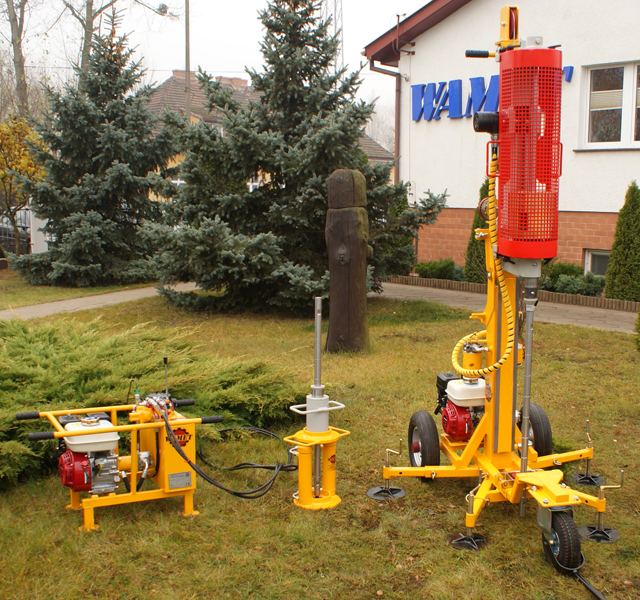

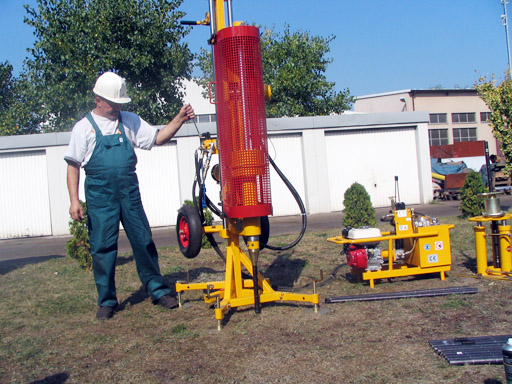

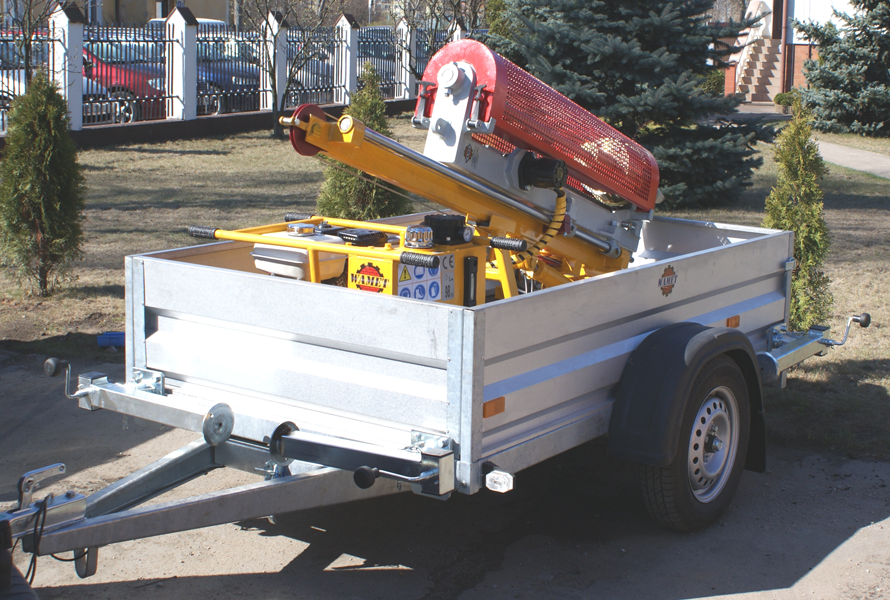

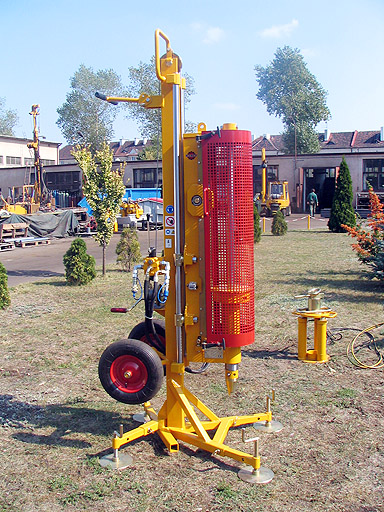

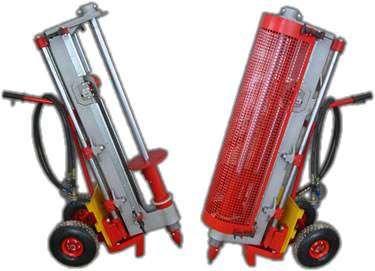

Sonda udarowa może być również zamontowana na wózku kołowym lub np. na lekkiej przyczepce. Wersja wykonania do ustalenia przy zamówieniu.


Dane techniczne



wsu63_fotka_1wsu63_fotka_2wsu63_fotka_3

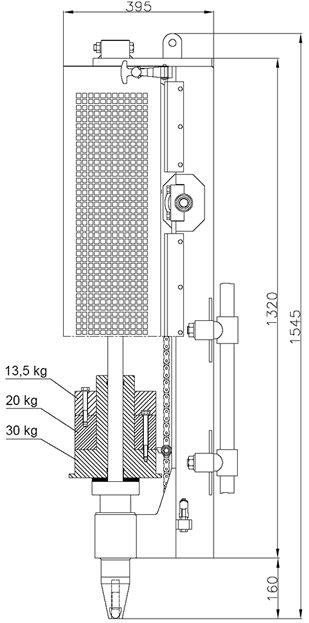

Sonda udarowa WSU-63 - dane techniczne


Dane techniczne

Typ sondyDPL lekkaDPM średniaDPH ciężkaDPSH bardzo ciężka
Masa młotka [kg]10305063,5
Wysokość spadania [mm]500500500750
Średnica kowadła (podbabnika) [mm]100125125125
Masa kowadła (podbabnika) [mm]5,9121212
Masa urządzenia z młotem [kg]75100120133,5

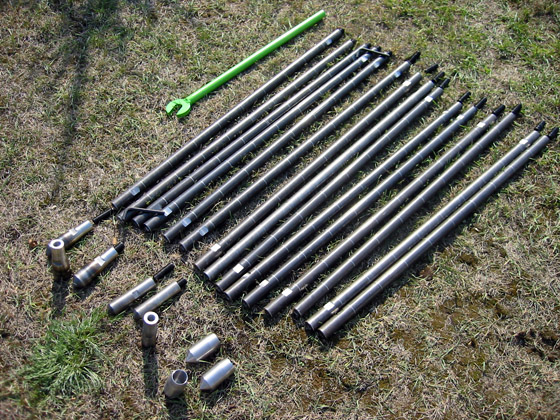

Średnica żerdzi [mm]22323232


  • Wydatek oleju do napędu urządzenia - 10 l/min
  • Ciśnienie oleju - 5 MPa
  • Mechanizm podnoszenia młota - łańcuchowy
  • Wyposażenie - licznik uderzeń potrzebnych do wbicia sondy na wymaganą głębokość do góry

wsu63_fotka_4wsu63_fotka_5wsu63_fotka_6wsu63_fotka_6wsu63_fotka_6wsu63_fotka_6wsu63_fotka_6

Zastosowania


wsu63_fotka_7wsu63_fotka_8wsu63_fotka_9

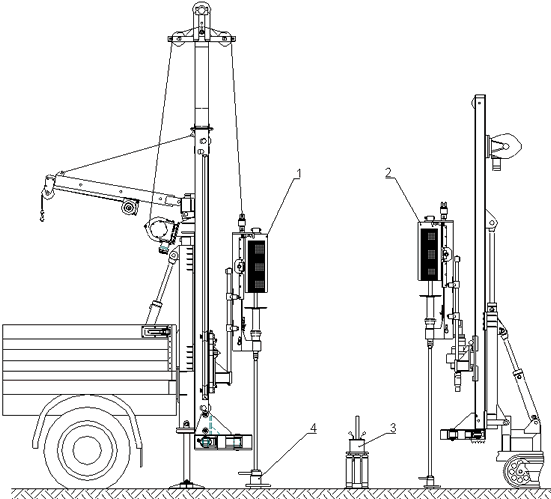

Sonda udarowa WSU-63 - zastosowania

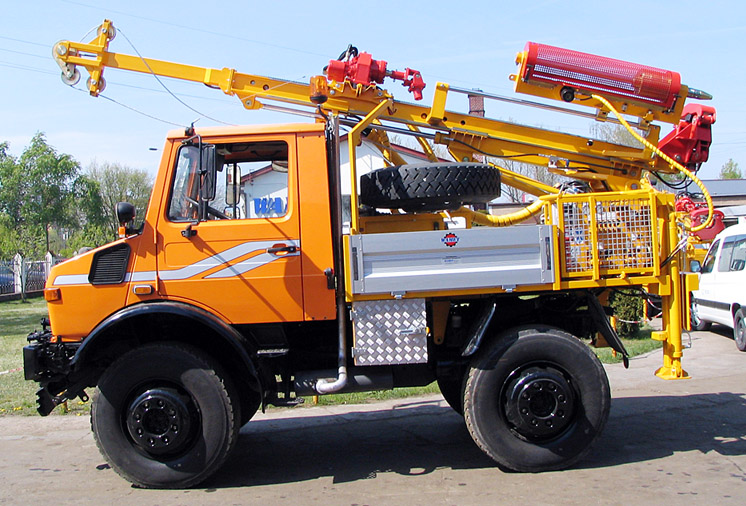

  1. 1. sonda udarowa WSU-63 na wiertnicy samochodowej H30SM

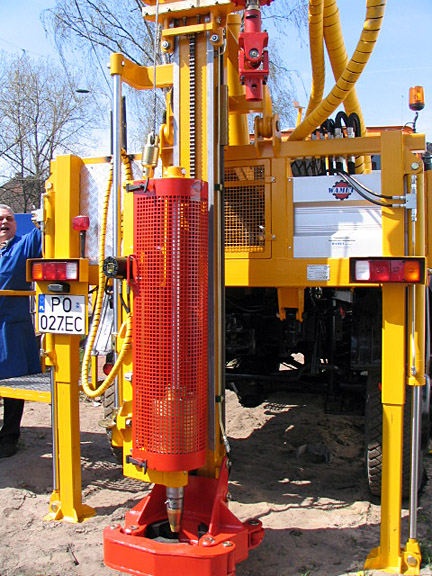

  2. 2. sonda udarowa WSU-63 na wiertnicy gąsienicowej MWG-6

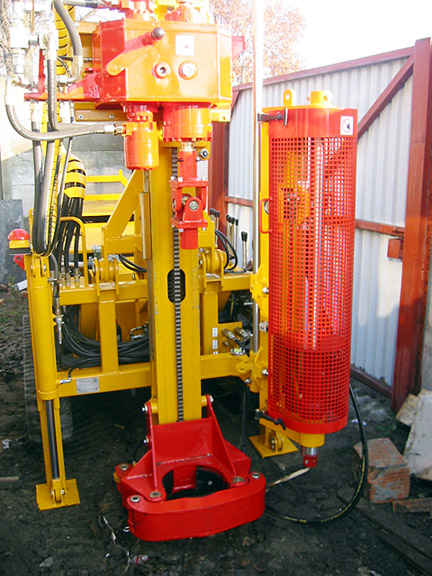

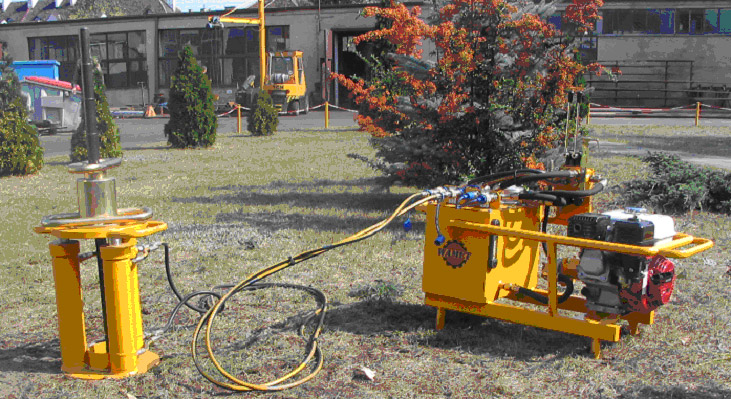

  3. 3. podnośnik hydrauliczny do wyciągania żerdzi
  4. 4. zacisk podrzymujący



?
