Wiertnica gąsienicowa wielofunkcyjna H30G



Specyfikacja


Wiertnica samochodowa H25SI

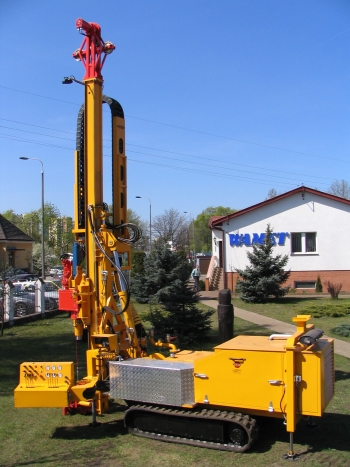

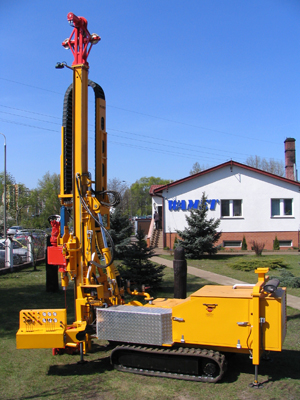

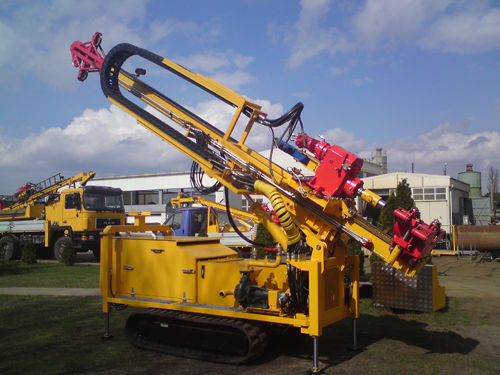

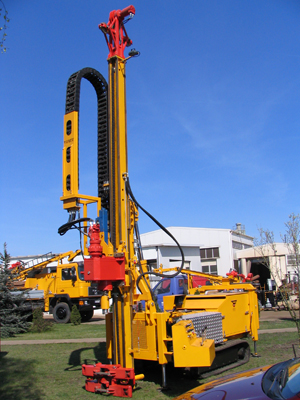

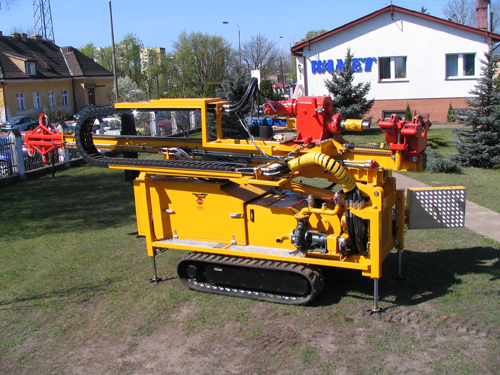

Wiertnica typu H30G zabudowana jest na samojezdnym podwoziu z gumowymi pasami gąsienic i służy do wykonywania pionowych robót wiertniczych  następującymi metodami:

- wiercenie obrotowe ślimakiem ciągłym,
- wiercenie obrotowe ślimakiem ciągłym z jednoczesnym rurowaniem wykonywanego otworu,
- wiercenie udarowe narzędziami udarowymi (szlamówkami) z wykorzystaniem mechanizmu szarpakowego oraz wciągarki hydraulicznej z jednoczesnym rurowaniem wykonywanego otworu,
- wiercenie płuczkowe z prawym obiegiem płuczki wiertniczej.
- wiercenie szybkoobrotowe do rdzeniówek,
- wiercenie obrotowo-udarowe z zastosowaniem górnego hydraulicznego młotka udarowego z jednoczesnym podawaniem płuczki za pomocą dolnej  głowicy płuczkowej.

Możliwa jest także inna kompletacja wiertnicy według potrzeb użytkownika maszyny.


Wiertnica występuje również w wersji do wiercenia pod pompy ciepła (patrz w zakładce Wiertnice pionowe do pomp ciepła).

Dane techniczne

Wiertnica lekka H16PWiertnica lekka H16PWiertnica lekka H16PWiertnica lekka H16P


Max. średnica wiercenia

Ø250

mm

Max. głębokość wiercenia (na   sucho / na mokro)

30 / 80

m

Głowica obrotowa
- moment obrotowy
- prędkość obrotowa

Bieg I/Bieg II
420/210
120/240


daNm
obr/min

Głowica obrotowo-udarowa   (opcja)
- moment obrotowy
- prędkość obrotowa
- energia udaru młotka hydraulicznego
- ilość uderzeń młotka (max.)


40÷600
750÷60
260
1000


daNm
obr/min
J
1/min

Przesuw głowicy obrotowej
- skok
- siła docisku
- siła wyrywania


3700
40
60


mm
kN
kN

Przesuw prowadnicy
- skok
- siła docisku
- siła wyrywania


1000
80
120


mm
kN
kN

Pompa płuczkowa – nurnikowa   (opcja)

max. wydajność

max. ciśnienie

350

4

dm3/min

MPa

Wciągarka hydrauliczna
- max. siła w linie
- średnica liny
- długość liny


29
Ø12
120


kN
mm
m

Szarpak
- skok narzędzia podwieszonego do liny
- masa narzędzia (max.)


750 620 400
390 455 635


mm
kg

Szczęki zaciskowe
- średnica rury okładzinowej (max.)

245
95/8”

mm

Podwójny zacisk do rozkręcania   żerdzi
- średnica żerdzi (min÷max)
- siła zacisku


Ø32 ÷ O200
0 ÷ 250

mm
kN

Silnik napędowy-Diesel
- moc

60÷70

kW

szerokość wiertnicy

1800÷2000

mm

Masa wiertnicy (bez osprzętu)

4900÷5600

kg
