Wiertnica lekka LWP16
Wiertnica lekka LWP16 służy do wykonywania pionowych otworów w gruncie za pomocą wiercenia świdrem ślimakowym na sucho.
Nominalne parametry wiertnicy pozwalają na wykonywanie w gruntach średniozwięzłych otworów o średnicy max. 160 mm na głębokość do 15 m metodą obrotową za pomocą ślimaków.

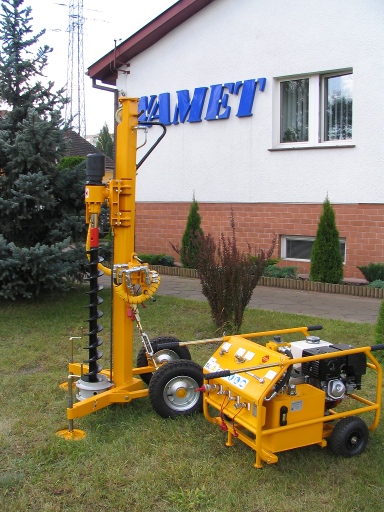

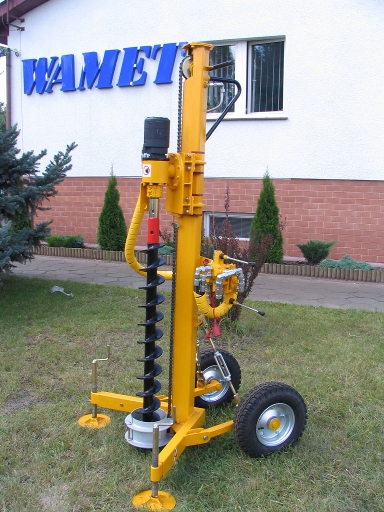

Wiertnicę zamontowano na lekkim podwoziu dwukołowym będącym integralną częścią maszyny, co umożliwia jej łatwe przemieszczanie. Jest ona wyposażona w dwie stopy podporowe wykręcane ręcznie oraz dwie kotwie ślimakowe służące do zakotwienia maszyny podczas pracy. Wiertnica LWP16 została zaprojektowana do współpracy z agregatem hydraulicznym dwustrumieniowym typu AH26-II.
Dane techniczne
| Wiertnica | Typ | LWP16 | ||
|---|---|---|---|---|
| Masa wiertnicy | [kg] | 210 | ||
| Długość × szerokość × wysokość (transportowa) | [mm] | 2200×1120×900 | ||
| Temperatura użytkowania | [°C] | −10÷38 | ||
| Średnica wiercenia max. | [mm] | 160 | ||
| Głębokość wiercenia | [m] | 15 | ||
| Głowica obrotowa | ||||
| Moment obrotowy | [daNm] | 80 | ||
| Prędkość obrotowa | [obr/min] | 70 | ||
| Wrzeciono – adaptery | – | − łącznik s = 36 (gniazdo) − łącznik s = 32/s = 36 (gniazdo/trzpień) | ||
| Posuw głowicy obrotowej | ||||
| Skok roboczy | [mm] | 1400 | ||
| Siła docisku (z kotwieniem) | [kN] | 10 | ||
| Siła docisku (bez kotwienia) | [kN] | 1,4 | ||
| Siła wyrywania | [kN] | 20 | ||
| Agregat hydrauliczny | ||||
| Typ | – | AH26-II | ||
| Moc silnika spalinowego | [kW/obr] | 9.9 / 3600 | ||
| Wydajność (dla 3000 obr/min) – Pompa I | [l/min] | 22 | ||
| Ciśnienie max – Pompa I | [MPa] | 16 | ||
| Wydajność (dla 3000 obr/min) – Pompa II | [l/min] | 10 | ||
| Ciśnienie max – Pompa II | [MPa] | 16 | ||
