Wiertnica pionowa H13P
Wiertnica H13P służy do wykonywania pionowych otworów w gruncie za pomocą następujących metod:
- wiercenie świdrem ślimakiem na sucho
- wiercenie z zastosowaniem rur okładzinowych
- wyciąganie urobku szlamówką
Nominalne parametry wiertnicy pozwalają na wykonywanie w gruntach średniozwięzłych otworów o średnicy 160 mm na głębokość 15 m metodą obrotową za pomocą ślimaków. Posadowienie wiertnicy H13P na lekkim podwoziu przyczepy dwuosiowej czyni z niej mobilną jednostkę odpowiednią do wykonywania różnorodnych odwiertów. Pulpit operatora może być wykonany jako odchylny lub zamontowany na stałe z tyłu po lewej stronie.
Dokumentacja techniczna

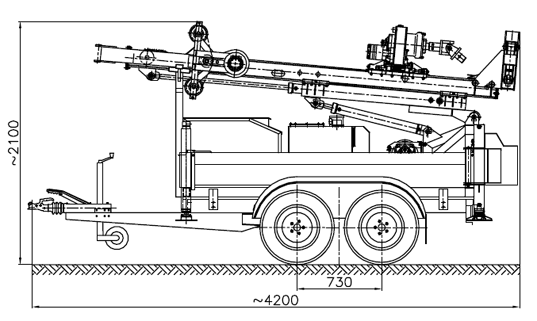

Wiertnica typ H13P w położeniu transportowym

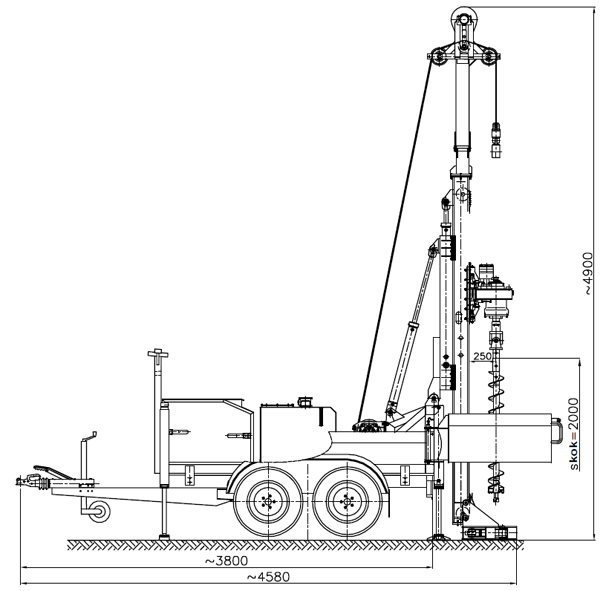

Wiertnica typ H13P w położeniu roboczym
Dane techniczne
| WIERTNICA GEOTECHNICZNA H13P | TYP / PRZEZNACZENIE geotechnika / odwierty pionowe | |
|---|---|---|
| Parametry wiercenia | ||
| Max. średnica wiercenia | [mm] | Ø160 |
| Max. głębokość wiercenia | [m] | 30 |
| Max. średnica rur okładzinowych | [mm] | 7 5/8” (194) |
| Głowica obrotowa | ||
| Moment obrotowy (bieg I / II) | [daNm] | 320 / 160 |
| Prędkość obrotowa (bieg I / II) | [obr/min] | 30 / 60 |
| Prowadnica | ||
| Długość | [mm] | 3200 |
| Skok głowicy obrotowej | [mm] | 2000 |
| Siła docisku | [kN] | 16 |
| Siła wyrywania | [kN] | 24 |
| Przesuw prowadnicy | ||
| Skok | [mm] | 1100 |
| Siła docisku | [kN] | 50 |
| Siła wyrywania | [kN] | 75 |
| Wciągarka hydrauliczna | ||
| Maks. siła w linie | [kN] | 12 |
| Średnica / długość liny | – | Ø10 / 50 m |
| Szarpak | ||
| Skok narzędzia zawieszonego na linie | [mm] | 750 / 620 / 480 |
| Max. masa narzędzia | [kg] | 230 / 375 / 490 |
| Informacje ogólne | ||
| Moc silnika spalinowego | [kW] | 18 |
| Szerokość | [mm] | ~2020 |
| Masa wiertnicy z przyczepą | [kg] | ~1700 |
