Wiertnica pionowa H20P
Wiertnica H20P służy do wykonywania pionowych otworów w gruncie za pomocą następujących metod:
- wiercenie świdrem ślimakowym na sucho
- wiercenie z zastosowaniem rur okładzinowych
Nominalne parametry wiertnicy pozwalają na wykonywanie w gruntach średniozwięzłych otworów o średnicy 200 mm na głębokość 20 m metodą obrotową za pomocą ślimaków.
Posadowienie wiertnicy H20P na lekkim podwoziu przyczepy dwuosiowej czyni z niej mobilną jednostkę odpowiednią do wykonywania różnorodnych odwiertów hydrogeologicznych.
Dokumentacja techniczna

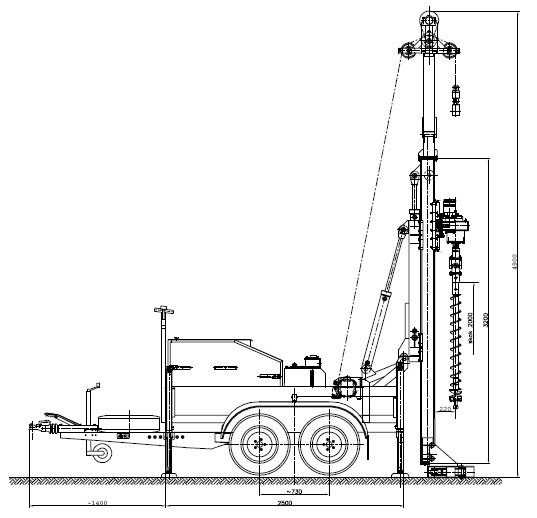

Wiertnica typ H20P w położeniu roboczym

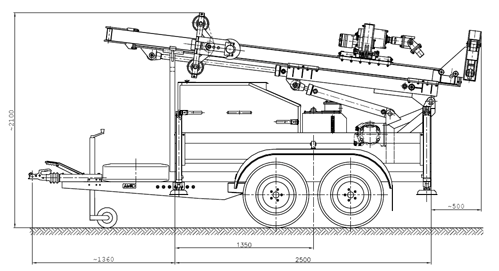

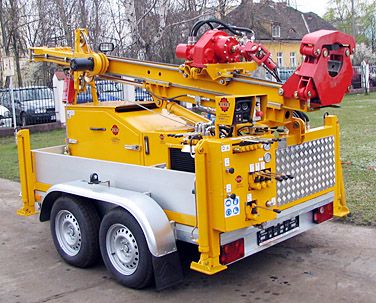

Wiertnica typ H20P w położeniu transportowym
Dane techniczne H20P
| Wiertnica | typ | H20P |
|---|---|---|
| Parametry wiercenia | ||
| Max. średnica wiercenia | [mm] | ø200 / ø160 / ø130 |
| Max. głębokość wiercenia | [m] | 15 / 20 / 25 |
| Max. średnica rur okładzinowych | [mm] | 7 5/8'' (193,5mm) – 5'' (127mm) |
| Głowica obrotowa | ||
| Moment obrotowy | [daNm] | 400 (I bieg) / 200 (II bieg) |
| Prędkość obrotowa | [obr/min] | 40 (I) / 80 (II) |
| Prowadnica | ||
| Długość | [mm] | 3200 |
| Skok głowicy obrotowej | [mm] | 2000 |
| Siła docisku | [kN] | 16 |
| Siła wyrywania | [kN] | 24 |
| Przesuw prowadnicy | ||
| Skok | [mm] | 1100 |
| Siła docisku | [kN] | 85 |
| Siła wyrywania | [kN] | 125 |
| Wyciągarka hydrauliczna | ||
| Max siła w linie | [kN] | 12 |
| Średnica liny | [mm] | ø10 / 50m |
| Szarpak | ||
| Skok narzędzia zawieszonego na linie | [mm] | 750 / 620 / 480 |
| Max. masa narzędzia | [kg] | 230 / 375 / 490 |
| Informacje ogólne | ||
| Moc silnika spalinowego | [kW] | 25 |
| Masa całkowita wiertnicy (z przyczepą) | [kg] | 2000 |
