Wiertnica samochodowa H25SM



Specyfikacja


Wiertnica samochodowa H25SM


Wiertnica samochodowa typu H25SM służy do wykonywania pionowych otworów w gruncie za pomocą wiercenia świdrem ślimakowym na sucho z zastosowaniem rur okładzinowych, do wyciągania urobku szlamówką lub świdrem rurowym, do pracy dłutem lub do wiercenia z płuczkami wiertniczymi w prawym obiegu z zastosowaniem świdrów trójgryzowych i innych głowic urabiających.

Nominalne parametry wiertnicy pozwalają na wykonywanie w gruntach średniozwięzłych otworów o średnicy 200 mm na głębokość 30 m metodą obrotową za pomocą świdra ślimakowego.

Posadowienie wiertnicy H25SM na samochodzie UNIMOG czyni z niej mobilną jednostkę odpowiednią do wykonywania różnorodnych odwiertów hydrogeologicznych.

Podzespoły robocze wiertnicy zasilane są z przystawki odbioru mocy samochodu bazowego ewentualnie z niezależnego agregatu hydraulicznego zabudowanego na samochodzie.



Dane techniczne







Wiertnica samochodowa typ H25S w położeniu roboczym

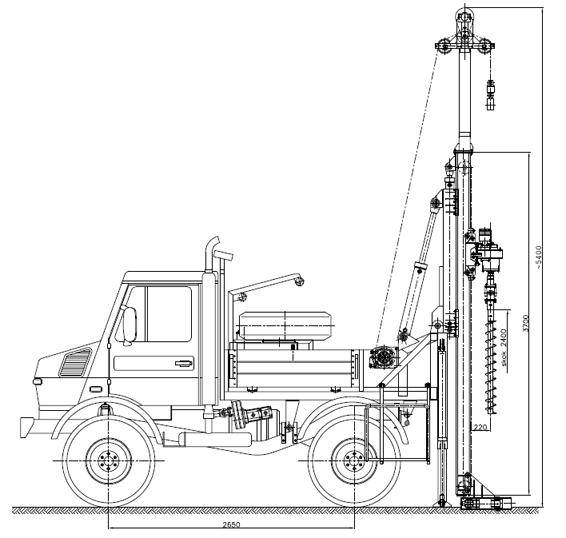

Wiertnica samochodowa typ H25M w położeniu roboczym



Wiertnica typ H25S w położeniu transportowym

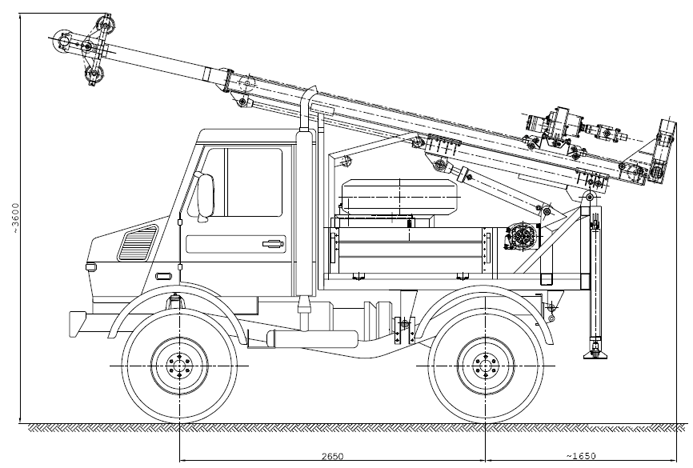

Wiertnica samochodowa typ H25SM w położeniu transportowym



Dane techniczne

wiertnica samochodowaH25SM
Max. średnica wierceniao 200 mm
Max. głębokość wiercenia30 m
Wiertarka:
  • I bieg
  • II bieg
Moment
  • 350 daNm
  • 175 daNm
Prędkość
  • 40 obr/min
  • 80 obr/min
Wydatek pompy hydraulicznej/ciśnienie75 l/min/20 MPa + 40 l/min/20 MPa
Szczęki zaciskowe
  • średnica rury okładzinowej max.
  • 9 5/8"
Wciągarka hydrauliczna
  • max. siła w linie
  • średnica liny
  • długość liny
  • 11 kN
  • o 9 mm
  • 50 m
Mechanizm przesuwu głowicy obrotowej
  • skok
  • siła docisku
  • siła wyrywania
  • 2400 mm
  • 21 kN
  • 32 kN
Przesuw prowadnicy
  • skok
  • siła docisku
  • siła wyrywania
  • 1400 mm
  • 95 kN
  • 140 kN
Szarpak
  • skok narzedzia podwieszonego do liny
  • masa narzędzia (max.)
  • 610 mm  470 mm  350 mm
  • 160 kg  220 kg  330 kg
Masa wiertnicy bez osprzętu1700 kg
