Wiertnica na przyczepie H30P



Specyfikacja

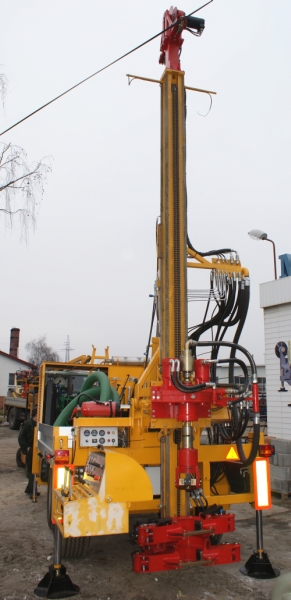

Wiertnica pionowa H30P


Wiertnica pionowa H30P służy do wykonywania pionowych otworów w gruncie metodą obrotową z użyciem płuczki (prawy obieg) za pomocą pompy płuczkowej zamontowanej na ramie wiertnicy.

Wiertnica H30P służy też do wykonywania pionowych otworów w gruncie za pomocą wiercenia świdrem ślimakowym na sucho z zastosowaniem rur okładzinowych, do wyciągania urobku szlamówką lub świdrem rurowym oraz do pracy dłutem.

Posadowienie wiertnicy H30P na podwoziu przyczepy PRONAR czyni z niej mobilną jednostkę odpowiednią do wykonywania różnorodnych odwiertów hydrogeologicznych.

Mechanizmy wiertnicy napędzane są z niezależnego wysokoprężnego silnika spalinowego.

Możliwa jest także inna kompletacja wiertnicy według indywidualnych potrzeb użytkownika maszyny.



Dane techniczne

Wiertnica typu H30PWiertnica typu H30PWiertnica typu H30PWiertnica typu H30P

Wiertnica Pionowa

typ

H30p

Max. średnica wiercenia (NA   sucho /z PŁUCZKĄ)

mm

240/170

DŁUGOŚĆ ODCINKA ŻERDZI

m

3

Max. głębokość wiercenia(NA sucho /z PŁUCZKĄ)

m

50/100

Zacisk żerdzi

mm

Ø65÷Ø170

Max. średnica rur   okładzinowych

mm

245

Głowica obrotowa

bieg

I

II

Moment obrotowy

daNm

440

220

Prędkość obrotowa

obr/min

50

100

POMPA PŁUCZKOWA NURNIKOWA PPN350

max. wydajność

dm3/min

350

max. ciŚnienie

MPa

4

Prowadnica


skok głowicy obrotowej

mm

3700

siła docisku

kN

40

siła wyrywania

kN

60

Przesuw prowadnicy


skok

mm

1200

siła docisku

kN

130

siła wyrywania

kN

190

Wciągarka hydrauliczna


MAKS. siła w linie

kN

45

średnica liny / DłUGOŚĆ lINY


Ø16mm / 120m

Szarpak (opcja)


skok narzędzia zawieszonego na   linie

mm

700

550

400

max. masa narzędzia

kg

600

800

1000

SZEROKOŚĆ wiertnicy

2400    mm

Masa wiertnicy (z podwoziem)

dopuszczalna masa całkowita

9800    kg

13290    kg

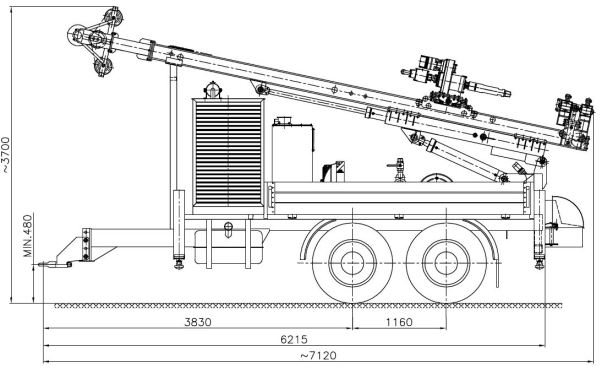

Rys. Wiertnica typu H30P w położeniu transportowym

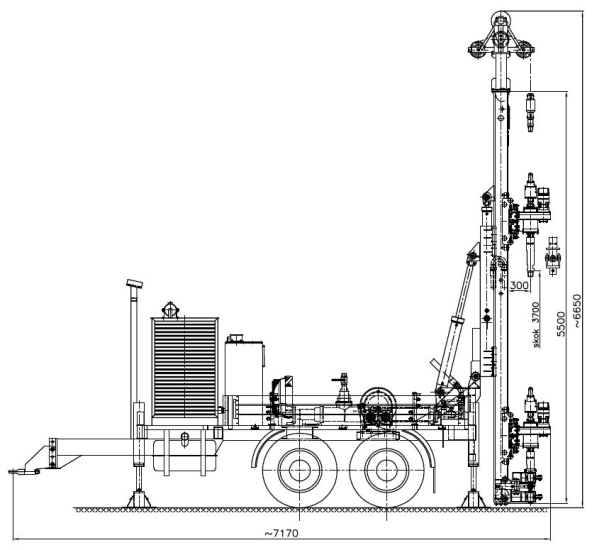

Rys. Wiertnica typu H30P w położeniu roboczym
