Wiertnica samochodowa H30S



Specyfikacja


Wiertnica samochodowa H30S


Wiertnica samochodowa H30S służy do wykonywania pionowych otworów w gruncie metodą obrotową z użyciem płuczki (prawy obieg).

Do przedmiotowej wiertnicy proponujemy pompy płuczkowe następujących typów:

  • tłokowe o wydajności ~400 dcm3/min
  • śrubowe o wydajności ~600 dcm3/min
  • Wirowe o wydajności ~1.500 dcm3/min

Wiertnicę H30S można też wykorzystywać do pracy metodą obrotową za pomocą ślimaka ciągłego oraz świdrów rurowych.

Wiertnica H30S zabudowana jest na podwoziu samochodu terenowego (typ podwozia do ustalenia z klientem). Mechanizmy wiertnicy napędzane są z niezależnego silnika spalinowego o mocy max ~90 kW. Możliwa jest także inna kompletacja wiertnicy według potrzeb użytkownika maszyny.



Dane techniczne



Wiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SH30S na placu budowyH30S z pompą śrubowąWiertnica H30S gotowa do jazdyWiertnica H30S w pozycji roboczejWiertnica H30S z odchylną wiertarkąWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30SWiertnica samochodowa H30S

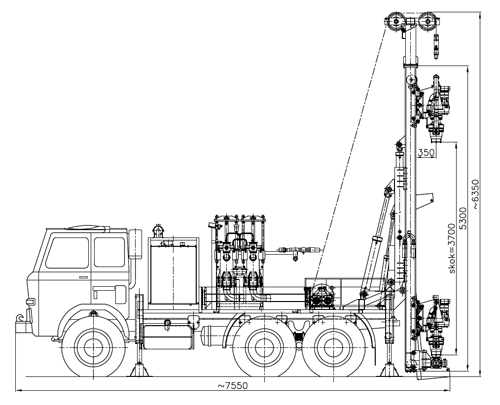

Wiertnica samochodowa typ H30S w położeniu roboczym

Wiertnica samochodowa typ H30S w położeniu roboczym

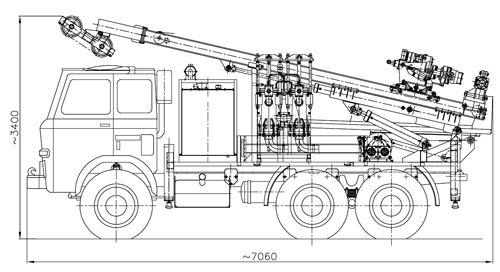

Wiertnica typ H30S w położeniu transportowym

Wiertnica samochodowa typ H30S w położeniu transportowym



Dane techniczne

WIERTNICA SAMOCHODOWAtypH30S
MAX. ŚREDNICA WIERCENIA (NA SUCHO / Z PŁUCZKĄ)mm300/170
DŁUGOŚĆ ODCINKA ŻERDZIm3
MAX. GŁĘBOKOŚĆ WIERCENIA  (NA SUCHO / Z PŁUCZKĄ)m50/100
MAX. ŚREDNICA RUR OKŁADZINOWYCHmm12 3/4"(324mm)
GŁOWICA OBROTOWABIEGIII
MOMENT OBROTOWYdaNm500250
PRĘDKOŚĆ OBROTOWAobr/min80160
POMPA PŁUCZKOWA NURNIKOWA PPN350
MAX. WYDAJNOŚĆdm³/min350
MAX. CIŚNIENIEMPa4
PROWADNICA

SKOK GŁOWICY OBROTOWEJmm3700
SIŁA DOCISKUkN40
SIŁA WYRYWANIAkN60
PRZESUW PROWADNICY

SKOKmm1200
SIŁA DOCISKUkN130
SIŁA WYRYWANIAkN190
WCIĄGARKA HYDRAULICZNA

MAKS. SIŁA W LINIEkN29
ŚREDNICA LINY / DŁUGOŚĆ LINY
ø 12mm / 120m
SZARPAK (OPCJA)
SKOK NARZĘDZIA ZAWIESZONEGO NA LINIEmm630470
MAX. MASA NARZĘDZIAkg630880
SZEROKOŚĆ2550
MASA WIERTNICY (BEZ SAMOCHODU)5000÷7500 kg
SAMOCHÓD BAZOWYPrzed zakupem prosimy o konsultację
