Wiertnica gąsienicowa WHG-150
Wiertnicą gąsienicową typu WHG-150 można wykonywać pionowe otwory następującymi metodami:
- obrotową za pomocą ślimaka ciągłego lub rurowego
- obrotową z użyciem płuczki (prawy obieg płuczki)
Dokumentacja techniczna

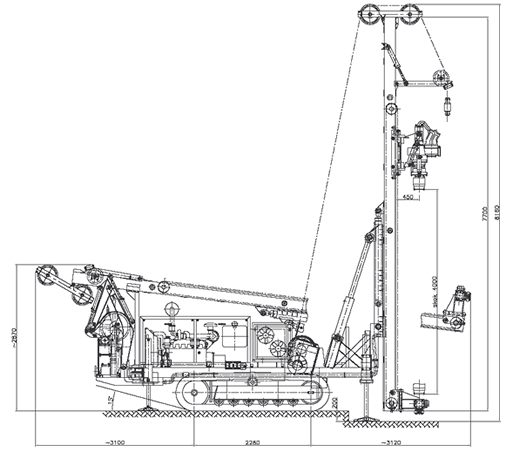

Wiertnica gąsienicowa WHG-150 w położeniu roboczym
Dane techniczne WHG-150
| WIERTNICA GĄSIENICOWA WHG-150 | TYP / PRZEZNACZENIE wiercenia pionowe: ślimak / płuczka | |
|---|---|---|
| Parametry wiercenia | ||
| Średnica wiercenia | [mm] | ø150 |
| Maks. głębokość wiercenia | [m] | 150 |
| Wiertarka 2-silnikowa | ||
| I bieg – moment obrotowy | [daNm] | 300 |
| I bieg – prędkość obrotowa | [obr./min] | 100 |
| II bieg – moment obrotowy | [daNm] | 150 |
| II bieg – prędkość obrotowa | [obr./min] | 200 |
| III bieg – moment obrotowy | [daNm] | 350 |
| III bieg – prędkość obrotowa | [obr./min] | 160 |
| IV bieg – moment obrotowy | [daNm] | 175 |
| IV bieg – prędkość obrotowa | [obr./min] | 320 |
| Silnik spalinowy | ||
| Moc silnika | [kW] | 110 |
| Prędkość obrotowa silnika | [obr./min] | 2300 |
| Mechanizm przesuwu głowicy obrotowej | ||
| Siła docisku | [kN] | 12 |
| Skok | [mm] | 2000 |
| Siła wyrywania | [kN] | 25 |
| Wciągarka hydrauliczna | ||
| Maks. siła w linie | [kN] | 60 |
| Średnica liny | [mm] | ø18 |
| Długość liny | [m] | 40 |
| Przesuw prowadnicy | ||
| Skok | [mm] | 4000 |
| Siła docisku | [kN] | 45 |
| Siła wyrywania | [kN] | 80 |
| Szczęki zaciskowe | ||
| Maks. średnica rury okładzinowej | [mm] | 245 (9 5/8") |
| Informacje ogólne | ||
| Maks. szybkość jazdy | [m/min] | 50 |
| Masa wiertnicy | [kg] | 13000 |
