Wiertnica samochodowa H35S


Wiertnica samochodowa H35S przeznaczona jest do wiercenia otworów pionowych szczególnie do wierceń hydrogeologicznych, geotechniki, wykonywania otworów pod pale betonowe, drewniane itp.

Metody wiercenia:

  • wiercenie ślimakiem ciągłym
  • obrotowa z okresowym wyciąganiem urobku
  • obrotowa z prawym obiegiem płuczki
  • udarowa przy pomocy wciągarki i szarpaka
  • z udziałem rur okładzinowych


Dane techniczne



Wiertnica samochodowa H35SWiertnica samochodowa H35SWiertnica samochodowa H35SWiertnica samochodowa H35SWiertnica samochodowa H35SWiertnica samochodowa H35SWiertnica samochodowa H35SMinikoparka zamontowana na wiertnicy H35SPulpit sterowniczy wiertnicy H35SWiertnica samochodowa H25SWiertnica samochodowa H35SWiertnica samochodowa H35SMinikoparka zamontowana na wiertnicy H35SMinikoparka zamontowana na wiertnicy H35S

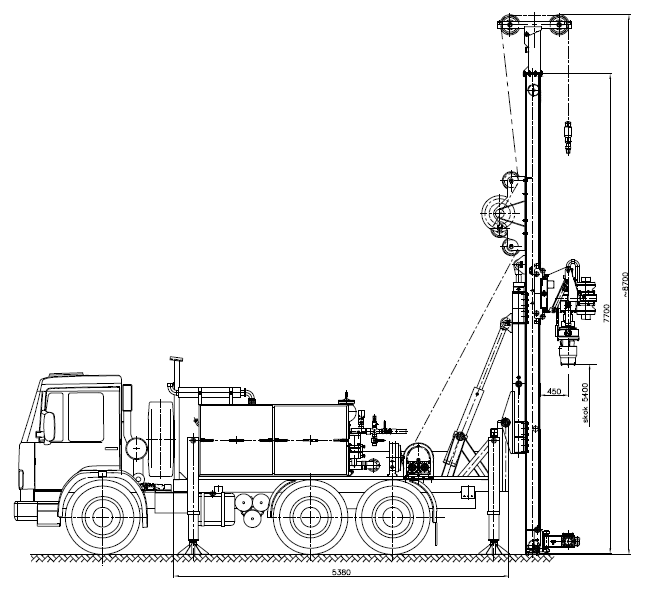

Wiertnica samochodowa typ H35S w położeniu roboczym

Wiertnica samochodowa typ H35S w położeniu roboczym

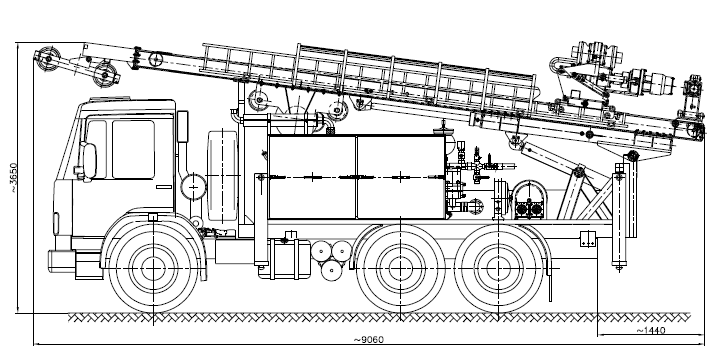

Wiertnica samochodowa typ H35S w położeniu transportowym

Wiertnica samochodowa typ H35S w położeniu transportowym



Dane techniczne

wiertnica samochodowaH35S
Max. średnica wierceniaø350
Głowica obrotowa:
  • I bieg
  • II bieg
Moment
  • 420 daNm
  • 210 daNm
Prędkość
  • 150 obr/min
  • 300 obr/min
Napęd główny
  • silnik wysokoprężny
  • moc
  • obroty max.
  • wydatek pomp hydr. / ciśnienie
  • DEUTZ
  • 123 kW
  • 2300 obr/min
  • 0-150 l/min/20 MPa + 0-130 l/min/20 MPa + 40 l/min/20 MPa
Pompa płuczkowa:
  • typ
  • wydatek max.
  • ciśnienie
  • tłokowa
  • 400 dm3/min
  • 3 MPa
  • śrubowa
  • 500 dm3/min
  • 24 bar
  • wirowa
  • 1500dm3/min
  • 8 - 12 bar
Skok głowicy obrotowej
  • skok
  • siła wyrywania
  • siła docisku
  • 5400 mm
  • 75 kN
  • 48 kN
Przesuw prowadnicy
  • skok
  • siła wyrywania
  • siła docisku
  • 1300 mm
  • 300 kN
  • 200 kN
Wciągarka hydrauliczna
  • siła w linie na pierwszym zwoju
  • średnica liny
  • długość liny
  • 45 kN
  • ø 16 mm
  • 120 m
Zacisk dolny poz.11
  • max. średnica
  • max. siła zacisku
  • ø 185 mm
  • 0 - 150 kN
Masa wiertnicy (bez podwozia i narzędzi)8600 kg
