Wiertnica samochodowa H61S



Specyfikacja


Wiertnica samochodowa
H61SD


Samochodowa wiertnica H61S przeznaczona jest do wykonywania otworów pionowych o średnicy max. 610mm i max. głębokości 500m z przeznaczeniem na studnie głębinowe, instalacje pomp ciepła itp.

Wiertnicą można wykonać otwory następującymi metodami:
  • prawym obiegiem płuczki
  • lewym obiegiem płuczki
  • udarową przy pomocy szarpaka
  • ślimakiem ciągłym lub przelotowym


Dane techniczne



Wiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61SWiertnica samochodowa H61S

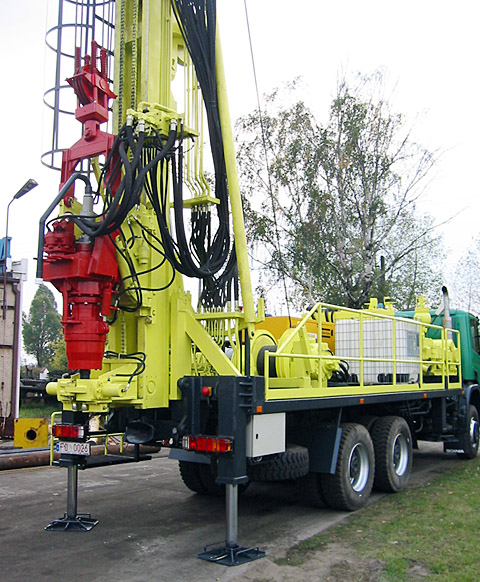

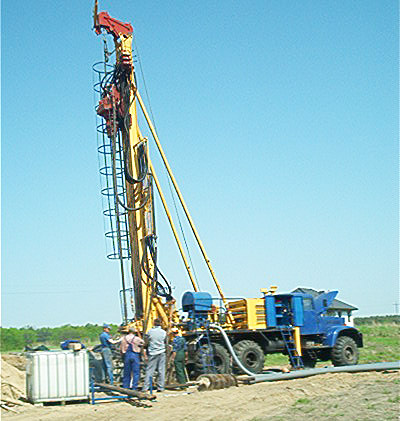

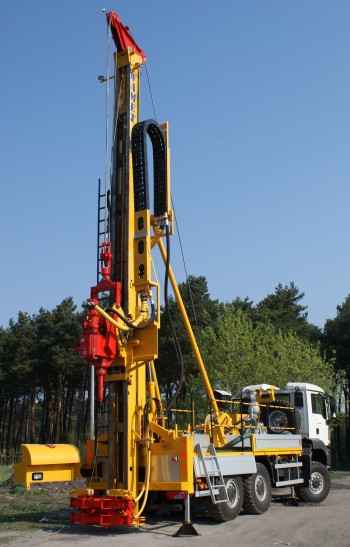

Wiertnica samochodowa H61S - w pozycji roboczej

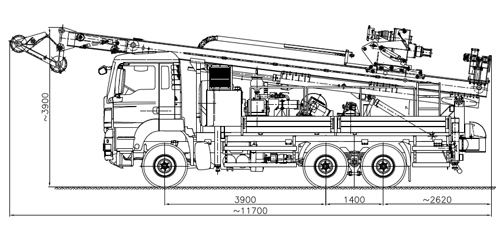

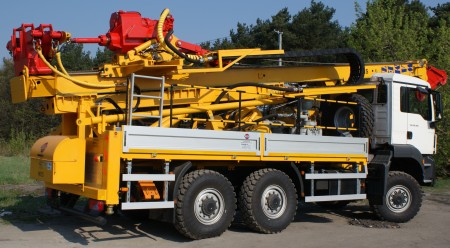

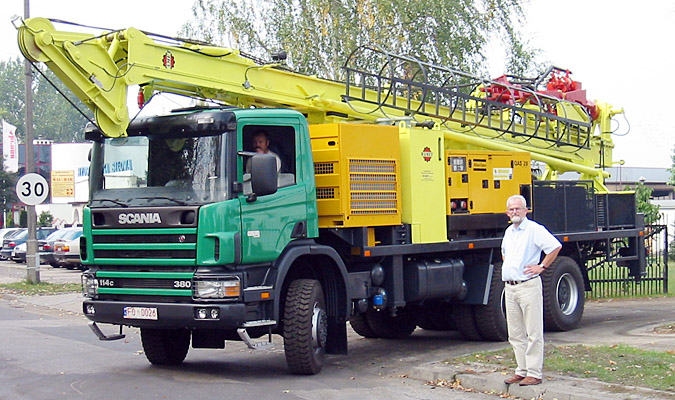

Wiertnica samochodowa H61S - w pozycji transportowej

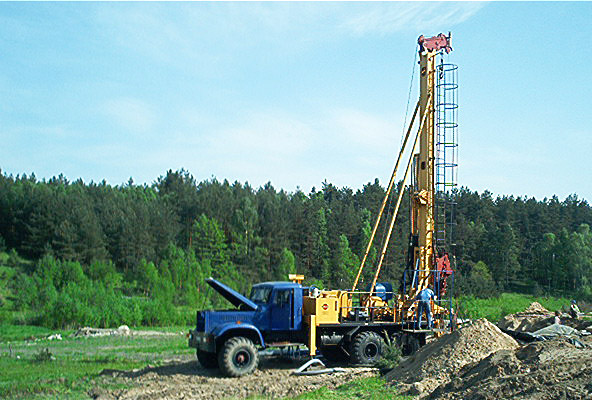

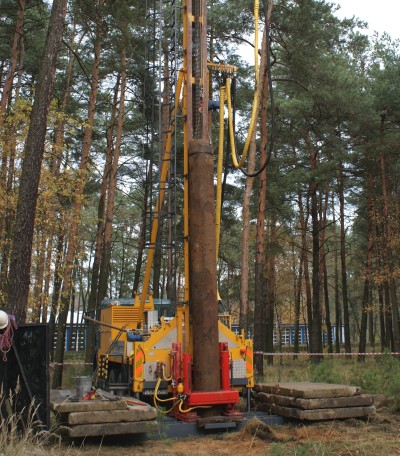

Wiertnica samochodowa H61S - w pozycji roboczej

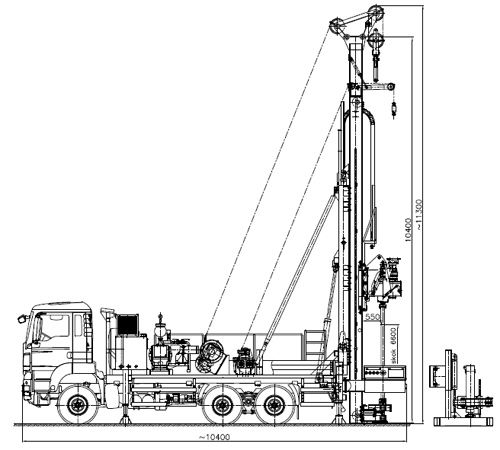

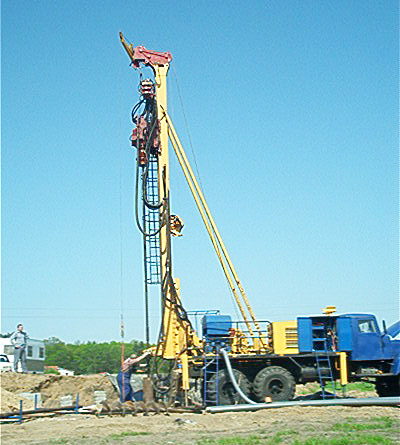

Wiertnica samochodowa H61S - w pozycji roboczej

Dane techniczne

Podwozie 3-osiowe

Samochód     MAN / SCANIA

Średnica wiercenia (max.)

ø610     mm

Głębokość wiercenia     (max.)
- z płuczką (lewy obieg)

- z płuczką (prawy obieg)
- wiercenie na sucho (metodą

udarową)

500 m
200 m

150 m

Napęd pomp hydraulicznych

z     przystawek odbioru mocy samochodu


Głowica obrotowa
-moment obrotowy [daNm]
-obroty [obr / min]

I     bieg

II     bieg

1500
50

750
100

Wciągarka główna
-max. siła w linie

75     kN

Wciągarka pomocnicza
-max. siła w linie

40     kN

Przesuw głowicy obrotowej
- skok
- siła docisku
- siła wyrywania



6600÷7000 mm
110 kN
190 kN

Przesuw prowadnicy
- skok
- siła docisku
- siła wyrywania

1300÷1400     mm
420 kN
610 kN

Sprężarka śrubowa (opcja)
-wydatek
-ciśnienie (max.)

9     m3/min
1,2 MPa

Pompy płuczkowe nurnikowe
-wydatek (max)
-ciśnienie (max.)

2x350     dm3/min
4 MPa

Urządzenie do rurowania
-max. średnica rur okładzinowych
-max. siła wciskania rur
-max. siła wyrywania rur



610 mm
530 kN
1000 kN

Szarpak
-max. masa narzędzia udarowego
-max. skok narzędzia udarowego


1500 kg
750 mm

Szerokość

2550     mm

Masa wiertnicy (bez     samochodu)

13500÷15000     kg
