Wiertnica studzienna Hydro-50



Specyfikacja


Wiertnica studzienna Hydro-50


Wiertnica studzienna HYDRO-50 przeznaczona jest do wiercenia otworów pionowych,          a szczególnie do:

  • studzien głębinowych
  • otworów pod pale betonowe, drewniane itp.

Metody wiercenia:

  • obrotowo ślimakiem ciągłym
  • obrotowo z okresowym wyciąganiem urobku
  • obrotowo z prawym obiegiem płuczki
  • udarowo przy pomocy wciągarki szarpakowej


Dane techniczne

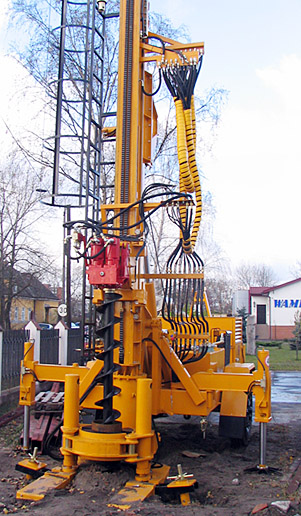

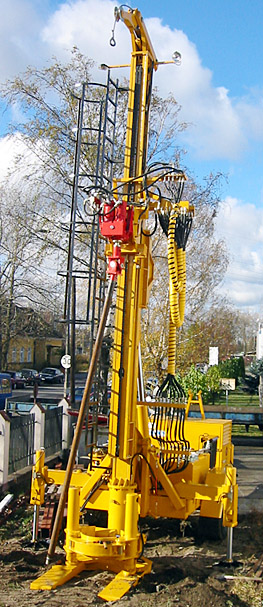

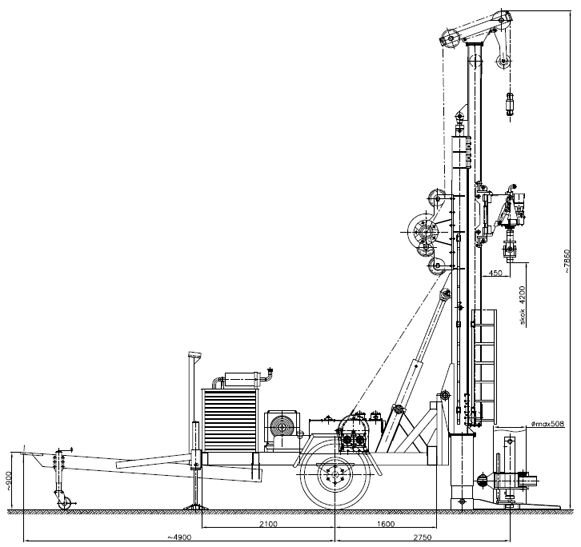

Wiertnica studzienna typ Hydro-50w położeniu roboczym

Wiertnica studzienna typ Hydro-50 w położeniu          roboczym

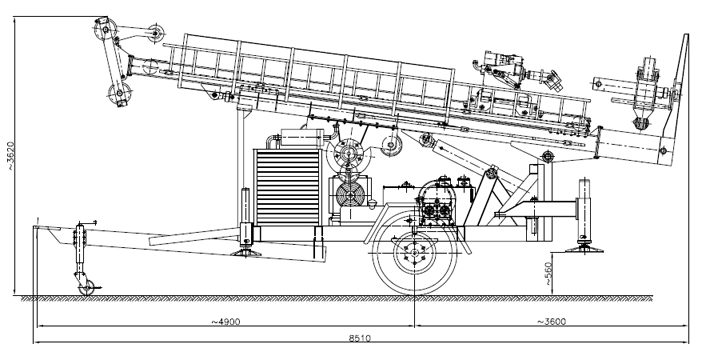

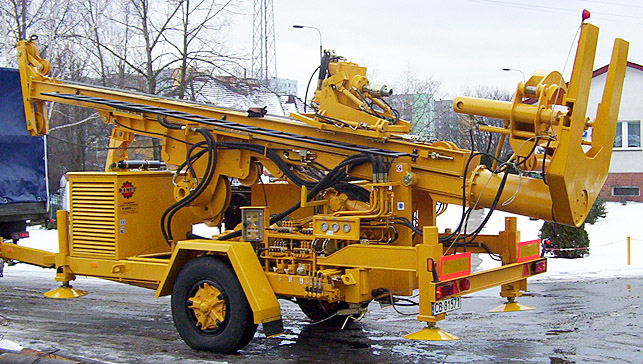

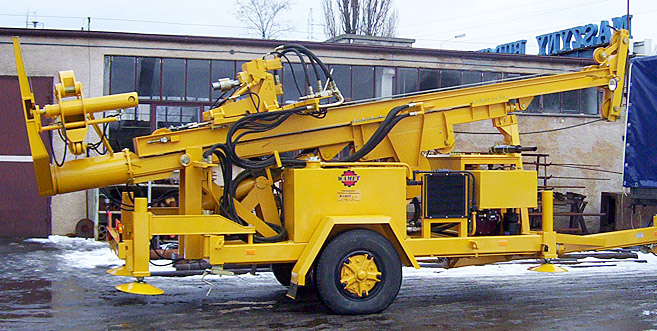

Wiertnica studzienna typ Hydro-50 w położeniu transportowym

Wiertnica studzienna typ Hydro-50 w położeniu transportowym



Dane techniczne

wiertnica studziennaHydro-50
Napęd główny pomp hydraulicznych
  • moc
  • obroty
  • 74 kW
  • 2300 obr/min
Pompy hydrauliczne
  • wydatek / ciśnienie
  • 120/16 + 120/20 + 40/20 dm3/min
Wiertarka hydrauliczna:
  • I bieg
  • II bieg
Moment obrotowy
  • 520 daNm
  • 260 daNm
Obroty
  • 40 obr/min
  • 80 obr/min
Posuw wiertarki
  • skok
  • siła docisku
  • siła wyrywania
  • 4200 mm
  • 32 kN
  • 62 kN
Mechanizm przesuwu prowadnicy
  • skok
  • siła wyrywania
  • siła docisku
  • 2600 mm
  • 120 kN
  • 60 kN
Wciągarka hydrauliczna
  • siła w linie
  • średnica liny
  • długość liny
  • 45 kN
  • 16 mm
  • o 120 m
Szarpak
  • skok narzędzia udarowego
  • max. masa narzędzia
  • promień korby
  • ilość cykli / min
  • 600   400 mm
  • 600   1000 kg
  • 240   165 mm
  • 0 - 30
Mechanizm zacisku rur okładzinowych
  • max. średnica
  • siła wyrywająca
  • siła wciskająca
  • skok
  • 508 mm
  • 380 kN
  • 250 kN
  • 630 mm
Masa wiertnicy7000 kg



?
